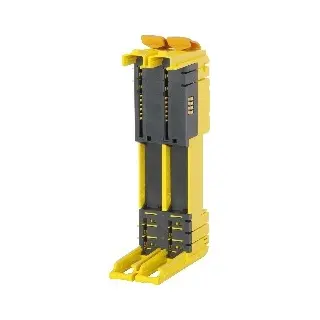

X20cBM33

Informasi Dasar

X20cBM33 adalah modul bus yang berfungsi sebagai basis untuk semua modul SafeIO dalam sistem otomasi B&R. Modul ini memastikan suplai daya internal I/O tetap terhubung secara kontinu, sehingga mendukung keandalan sistem. Cocok digunakan pada lingkungan industri yang memerlukan tingkat keamanan tinggi dengan dukungan sertifikasi internasional seperti CE, UKCA, ATEX Zone 2, UL, HazLoc, dan sertifikasi kelautan (DNV, LR, KR, ABS, BV).

Informasi Teknis

• Tipe: Modul bus untuk X20 SafeIO

• Konsumsi daya bus: 0,13 W

• Tegangan nominal I/O: 24 VDC

• Beban kontak yang diizinkan: 10 A

• Orientasi pemasangan: Horizontal dan vertikal

• Ketinggian pemasangan: 0–2000 m tanpa batasan

• Perlindungan: IP20 (EN 60529)

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu mulai: hingga -40°C

• Suhu penyimpanan/transportasi: -40 hingga 85°C

• Kelembapan operasi: Hingga 100% kondensasi

• Pitch: 25 +0.2 mm

• Sertifikasi:

  • CE, UKCA

  • ATEX Zone 2, II 3G Ex nA nC IIA T5 Gc

  • UL cULus E115267

  • HazLoc cCSAus 244665 Class I, Div 2, Groups ABCD, T5

  • DNV, LR ENV1, KR, ABS, BV EC33B

Download

Automation Studio HW Upgrades

• EXE V4.0 HW Upgrade (X20cBM33) – 1.1.0.0 (08/18/2021), 820 KB

Certificates

• PDF 244665 CSA HazLoc CoC X20, X67 – 2.0 (02/16/2024), 158 KB

• PDF ABS Certificate of Product Design Assessment – X20 IO Series – 2.00 (01/13/2025), 454 KB

• PDF BV Type Approval Certificate – X20 – 1.00 (11/08/2022) DE, 556 KB

• PDF DNV Type Approval Certificate – X20 – 11.0 (02/27/2024), 194 KB

• PDF E115267 UL CoC X20 – 2.40 (07/10/2023) DE, 1 MB

• PDF FTZU 09 ATEX 0083X – 3.00 (10/12/2021), 771 KB

• PDF KR Type Approval Certificate MIL39390-AC003 (X20 System) – 2.0 (05/05/2025), 320 KB

• PDF Lloyds Register (X20 only) – 1.30 (07/07/2025), 884 KB

• PDF RINA Type Approval Certificate – X20 / Power Panel T30 – 1.00 (05/07/2021), 1 MB

Documentation

• PDF Data sheet X20(c)BMxx – Legacy – 1.141 (05/03/2019) EN, 1 MB
