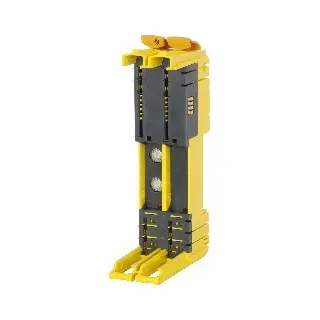

X20BM36
Informasi Dasar
Material number: X20BM36
Deskripsi:
Modul bus untuk modul SafeIO
Catu daya I/O internal bersifat kontinyu
Penetapan nomor node secara manual
Bekerja independen dari modul elektronik
Alamat dapat ditetapkan secara manual maupun otomatis sesuai kebutuhan
Modul bus ini merupakan dasar bagi semua modul SafeIO. Catu daya internal untuk I/O disalurkan terus-menerus. Selain itu, modul ini memungkinkan penetapan alamat unik menggunakan saklar nomor node.
Informasi Teknis
Short Description
Bus module, untuk modul X20 SafeIO, dengan saklar nomor node, suplai daya I/O internal terhubung.
Informasi Umum
Konsumsi daya Bus: 0.13 W
Sertifikasi:
CE: Ya
UKCA: Ya
ATEX: Zona 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta (lihat manual pengguna X20), FTZÚ 09 ATEX 0083X
UL: cULus E115267, Peralatan kontrol industri
HazLoc: cCSAus 244665, Peralatan kontrol proses untuk area berbahaya, Class I, Div 2, Groups ABCD, T5
DNV: Dalam persiapan
KC: Ya
Catu Daya I/O
Tegangan nominal: 24 VDC
Beban kontak yang diizinkan: 10 A
Kondisi Operasional
Orientasi pemasangan: Horizontal dan Vertikal
Ketinggian instalasi di atas permukaan laut: 0 hingga 2000 m, tanpa batasan
Derajat perlindungan: IP20 (EN 60529)
Kondisi Lingkungan
Suhu Operasional:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Suhu Penyimpanan dan Transportasi: -40 hingga 85°C
Kelembaban Relatif:
Operasi / Penyimpanan / Transportasi: 5 hingga 95% RH, non-kondensasi
Properti Mekanis
Jarak pitch: 25+0.2 mm
