X20BM33

Informasi Dasar

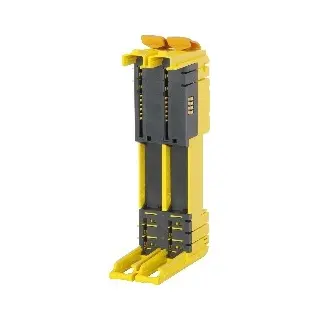

Model: X20BM33

Deskripsi:

Modul bus untuk SafeIO B&R. Modul ini merupakan dasar dari semua modul SafeIO, dengan catu daya I/O internal yang berkesinambungan.

Informasi Teknis

Deskripsi Singkat

Modul bus untuk modul X20 SafeIO, dengan catu daya I/O internal terhubung langsung.

Informasi Umum

• Konsumsi daya bus: 0.13 W

• Sertifikasi:

  • CE, UKCA

  • ATEX Zone 2, II 3G Ex nA nC IIA T5 Gc (IP20, Ta, lihat manual X20)

  • UL: cULus E115267 (Industrial control equipment)

  • HazLoc: cCSAus 244665 (Class I, Division 2, Groups ABCD, T5)

  • DNV (Temperature: B (0–55°C), Humidity: B (up to 100%), Vibration: B (4 g), EMC: B)

  • CCS, LR ENV1, KR, ABS, BV (EC33B), KC

Catu Daya I/O

• Tegangan nominal: 24 VDC

• Beban kontak yang diizinkan: 10 A

Kondisi Operasi

• Orientasi pemasangan: horizontal dan vertikal

• Ketinggian pemasangan: 0–2000 m tanpa batasan

• Perlindungan: IP20 (EN 60529)

Kondisi Lingkungan

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu penyimpanan dan transportasi: -40 hingga 85°C

• Kelembapan relatif: 5–95% (non-kondensasi) untuk operasi, penyimpanan, dan transportasi

Properti Mekanis

• Pitch: 25+0.2 mm

Download

Automation Studio HW Upgrade

Software update untuk modul X20BM33 dalam beberapa versi.

• V4.0 HW Upgrade (X20BM33) – EXE 1.1.0.0 (18/08/2021), 820 KB

• V4.0 HW Upgrade (X20BM33) – EXE 1.0.0.6 (27/05/2019), 673 KB

• V4.0 HW Upgrade (X20BM33) – EXE 1.0.0.3 (16/03/2015), 771 KB

Certificate – HazLoc

Dokumen sertifikasi CSA untuk lingkungan berbahaya.

• 244665 CSA HazLoc CoC X20, X67 – PDF 2.0 (16/02/2024), 158 KB

Certificate – ABS

Sertifikat desain produk ABS untuk seri I/O X20.

• ABS Certificate of Product Design Assessment - X20 IO Series – PDF 2.00 (13/01/2025), 454 KB

Certificate – BV

Sertifikat persetujuan tipe oleh Bureau Veritas.

• BV Type Approval Certificate - X20 – PDF 1.00 (08/11/2022), 556 KB

Certificate – CCS

Sertifikasi tipe dari China Classification Society untuk X20.

• CCS Type Approval Certificate - X20 – PDF 1.00 (28/06/2024), 285 KB

Certificate – DNV

Persetujuan tipe dari DNV untuk X20.

• DNV Type Approval Certificate - X20 – PDF 11.0 (27/02/2024), 194 KB

Certificate – UL

Sertifikat UL CoC untuk X20.

• E115267 UL CoC X20 – PDF 2.40 (10/07/2023), 1 MB

Certificate – ATEX

Sertifikat ATEX untuk penggunaan di zona eksplosif.

• FTZU 09 ATEX 0083X – PDF 3.00 (12/10/2021), 771 KB

Certificate – KR

Sertifikasi tipe dari Korean Register.

• KR Type Approval Certificate MIL39390-AC003 (X20 System) – PDF 2.0 (05/05/2025), 320 KB

Certificate – LR

Sertifikat dari Lloyd’s Register untuk sistem X20.

• Lloyds Register (X20 only) – PDF 1.30 (07/07/2025), 884 KB

Certificate – RINA

Persetujuan tipe oleh RINA untuk X20 / Power Panel T30.

• RINA Type Approval Certificate - X20 / Power Panel T30 – PDF 1.00 (07/05/2021), 1 MB

Certificate – KC

Sertifikat KC untuk X20 dan X67.

• X20, X67 KC certificates – PDF 1.00 (08/10/2020), 6 MB
