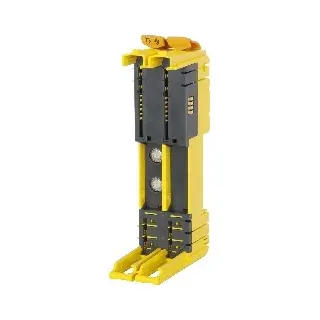

X20BM26
Informasi Dasar
Material Number: X20BM26
Deskripsi:
X20BM26 adalah bus module yang dirancang khusus untuk modul SafeIO power supply. Modul ini memungkinkan pemutusan suplai internal I/O ke arah kiri, sehingga memudahkan pembentukan grup potensial terpisah. Selain itu, modul ini menyediakan fungsi penentuan alamat node secara manual melalui switch yang tersedia. Modul ini independen terhadap modul elektronik, dan mendukung penggabungan metode pengalamatan otomatis maupun manual sesuai kebutuhan sistem.
Informasi Teknis
Short Description:
Bus module untuk suplai daya SafeIO, dilengkapi dengan switch nomor node, suplai daya internal I/O terputus ke kiri.
General Information:
Power consumption - Bus: 0.13 W
Certifications:
CE: Yes
UKCA: Yes
ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc (IP20, lihat manual pengguna X20)
UL: cULus E115267 (Industrial control equipment)
HazLoc: cCSAus 244665 (Class I, Division 2, Groups ABCD, T5)
DNV: Dalam proses
KC: Yes
I/O Power Supply:
Tegangan Nominal: 24 VDC
Beban Kontak yang Diizinkan: 10 A
Operating Conditions:
Orientasi Pemasangan:
Horizontal: Yes
Vertical: Yes
Ketinggian Pemasangan: 0 – 2000 m (tanpa batasan)
Perlindungan: IP20 (EN 60529)
Ambient Conditions:
Suhu Operasi:
Horizontal: -25°C hingga 60°C
Vertikal: -25°C hingga 50°C
Suhu Penyimpanan dan Transportasi: -40°C hingga 85°C
Kelembapan Relatif (non-condensing):
Operasi, Penyimpanan, Transportasi: 5% – 95%
Mechanical Properties:
Pitch: 25+0.2 mm
