X20BM23

Informasi Dasar

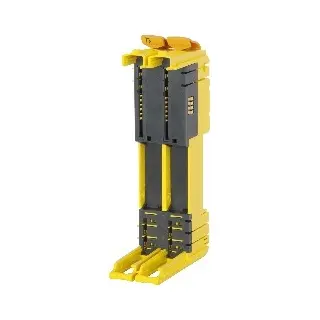

X20BM23 – Bus Module untuk SafeIO Power Supply

X20BM23 adalah modul bus yang dirancang khusus untuk modul power supply SafeIO dari seri X20. Modul ini memutus suplai daya I/O internal ke arah kiri, memungkinkan pembentukan grup potensial terpisah untuk aplikasi keselamatan. Modul ini menjadi dasar pemasangan untuk semua modul power supply SafeIO dari B&R.

Fitur utama:

• Digunakan untuk modul SafeIO power supply

• Memutus suplai daya I/O internal ke kiri

• Cocok untuk pembuatan grup potensial terisolasi

• Sertifikasi: CE, UKCA, ATEX Zone 2, UL/cULus, HazLoc, DNV, CCS, LR, KR, ABS, BV, KC

Informasi Teknis

Deskripsi Singkat

Power supply bus module untuk modul X20 SafeIO, dengan pemutusan suplai daya I/O internal ke arah kiri.

Informasi Umum

• Konsumsi daya (bus): 0.13 W

• Sertifikasi:

  • CE, UKCA

  • ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc)

  • UL: cULus E115267

  • HazLoc: Class I Div 2, Groups ABCD, T5

  • DNV: Suhu, kelembaban, getaran, dan EMC kategori B

  • CCS, KR, ABS, BV (EC33B), KC

Catu Daya I/O

• Tegangan nominal: 24 VDC

• Beban kontak yang diizinkan: 10 A

Kondisi Operasi

• Orientasi pemasangan: horizontal dan vertikal

• Ketinggian pemasangan: 0–2000 m tanpa batasan

• Perlindungan: IP20 (EN 60529)

Kondisi Lingkungan

• Suhu operasi:

  • Horizontal: -25°C hingga 60°C

  • Vertikal: -25°C hingga 50°C

• Suhu penyimpanan dan transportasi: -40°C hingga 85°C

• Kelembaban relatif: 5–95% non-kondensasi (operasi, penyimpanan, transportasi)

Karakteristik Mekanis

• Pitch: 25+0.2 mm

Download

Automation Studio HW Upgrades

File ini berisi upgrade hardware Automation Studio untuk modul X20BM23.

• EXE V4.0 HW Upgrade (X20BM23) – versi 1.1.0.0 (08/18/2021) – 820 KB

• EXE V4.0 HW Upgrade (X20BM23) – versi 1.0.0.6 (05/27/2019) – 673 KB

• EXE V4.0 HW Upgrade (X20BM23) – versi 1.0.0.2 (12/09/2014) – 771 KB

• EXE V4.0 HW Upgrade (X20BM23) – versi 1.0.0.1 (02/25/2013) – 581 KB

Certificates – HazLoc

Sertifikasi Hazardous Location untuk seri X20 dan X67.

• PDF 244665 CSA HazLoc CoC X20, X67 – 158 KB (16/02/2024)

Certificates – ABS

Sertifikat penilaian desain produk untuk X20 IO Series.

• PDF ABS Certificate of Product Design Assessment – 454 KB (13/01/2025)

Certificates – BV

Sertifikat persetujuan tipe Bureau Veritas untuk seri X20.

• PDF BV Type Approval Certificate – 556 KB (08/11/2022)

Certificates – CCS

Sertifikat persetujuan tipe dari China Classification Society.

• PDF CCS Type Approval Certificate – 285 KB (28/06/2024)

Certificates – DNV

Sertifikasi dari Det Norske Veritas untuk sistem X20.

• PDF DNV Type Approval Certificate – 194 KB (27/02/2024)

Certificates – UL

Sertifikat dari Underwriters Laboratories untuk seri X20.

• PDF E115267 UL CoC X20 – 1 MB (10/07/2023)

Certificates – ATEX

Sertifikat keamanan ATEX untuk penggunaan di lingkungan eksplosif.

• PDF FTZU 09 ATEX 0083X – 771 KB (12/10/2021)

Certificates – KR

Korean Register Type Approval Certificate untuk sistem X20.

• PDF KR Type Approval Certificate – 320 KB (05/05/2025)

Certificates – LR

Sertifikasi Lloyds Register untuk X20.

• PDF Lloyds Register – 884 KB (07/07/2025)

Certificates – RINA

Sertifikat tipe dari RINA untuk X20 dan Power Panel T30.

• PDF RINA Type Approval Certificate – 1 MB (07/05/2021)

Safety – Safe Cutoff Documentation

Dokumen teknis pemutusan aman grup potensial.

• PDF Safe cutoff of potential groups – 211 KB (29/11/2023)
