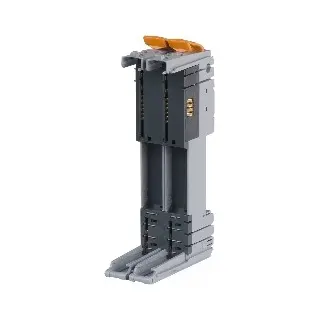

X20BM21

Informasi Dasar

Model: X20BM21

Deskripsi:

Modul bus ini digunakan untuk membuat grup tegangan terpisah dalam sistem I/O X20. Internal I/O power supply diputus ke sisi kiri, memungkinkan pembentukan grup tegangan terpisah jika digunakan bersama dengan pemancar bus X20BT9100. Modul ini merupakan basis untuk semua modul I/O lebar ganda X20.

Informasi Teknis

Deskripsi Singkat

Modul bus pasokan daya untuk modul lebar ganda, dengan tegangan 24 VDC yang diposisikan secara khusus (keyed), dan pasokan daya internal I/O yang terputus ke sisi kiri.

Informasi Umum

• Konsumsi daya bus: 0.13 W

• Sertifikasi:

  • CE, UKCA: Ya

  • ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta (lihat manual pengguna X20)

  • UL (cULus E115267), HazLoc (cCSAus 244665): Ya

  • DNV: Suhu B (0-55°C), Kelembaban B (hingga 100%), Getaran B (4 g), EMC B (jembatan dan dek terbuka)

  • CCS, KR, ABS, KC: Ya

  • LR: ENV1

  • BV: EC33B – Suhu 5–55°C, Getaran 4 g, EMC jembatan dan dek terbuka

Pasokan Daya I/O

• Tegangan nominal: 24 VDC

• Beban kontak yang diizinkan: 10 A

Kondisi Operasional

• Orientasi pemasangan: Horizontal dan Vertikal

• Ketinggian pemasangan:

  • 0–2000 m: Tidak ada batasan

  • 2000 m: Penurunan suhu lingkungan sebesar 0.5°C per 100 m

• Tingkat proteksi (EN 60529): IP20

Kondisi Lingkungan

• Suhu Operasional:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Penyimpanan dan Transportasi: -40 hingga 85°C

• Kelembaban Relatif (non-kondensasi): 5% – 95% (Operasi, Penyimpanan, Transportasi)

Properti Mekanis

• Pitch: 25+0.2 mm
