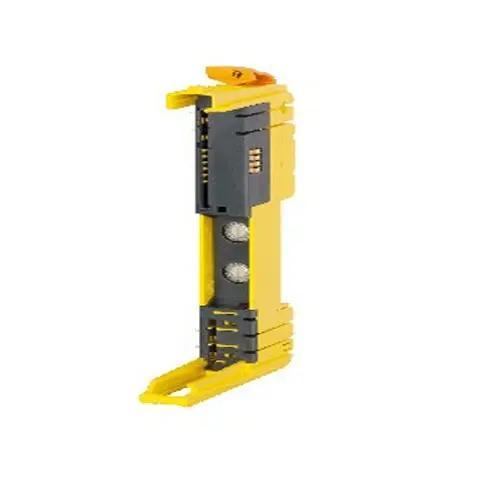

X20BM16
Informasi dasar
Model: X20BM16
Deskripsi:
Modul bus untuk SafeIO single-width. Modul ini menyediakan suplai daya I/O internal yang terhubung secara terus-menerus serta mendukung penetapan alamat node secara manual menggunakan switch. Modul bus ini bekerja secara independen dari modul elektronik dan memungkinkan kombinasi pengalamatan manual dan otomatis.
Informasi teknis
Deskripsi singkat:
Modul bus, untuk modul X20 SafeIO, dilengkapi dengan switch penetapan nomor node, suplai daya I/O internal yang terhubung langsung.
Informasi umum:
Konsumsi daya bus: 0.13 W
Sertifikasi:
CE: Ya
UKCA: Ya
UL: cULus E115267 – Industrial control equipment
Suplai daya I/O:
Tegangan nominal: 24 VDC
Beban kontak yang diizinkan: 10 A
Kondisi pengoperasian:
Orientasi pemasangan:
Horizontal: Ya
Vertikal: Ya
Ketinggian pemasangan di atas permukaan laut: 0 hingga 2000 m (tanpa batasan)
Derajat perlindungan: IP20 (EN 60529)
Kondisi lingkungan:
Suhu operasional:
Orientasi horizontal: -25°C hingga 60°C
Orientasi vertikal: -25°C hingga 50°C
Suhu penyimpanan: -40°C hingga 85°C
Suhu transportasi: -40°C hingga 85°C
Kelembaban relatif (non-kondensasi):
Operasi: 5% hingga 95%
Penyimpanan: 5% hingga 95%
Transportasi: 5% hingga 95%
Properti mekanik:
Jarak antar pin (pitch): 12.5+0.2 mm
Download
Automation Studio HW Upgrades
Versi software untuk upgrade hardware Automation Studio kompatibel dengan X20BM16
V4.0 HW Upgrade (X20BM16) – versi 1.1.0.0 (08/18/2021), EXE 773 KB
V4.0 HW Upgrade (X20BM16) – versi 1.0.0.6 (05/27/2019), EXE 669 KB
V4.0 HW Upgrade (X20BM16) – versi 1.0.0.0 (02/01/2018), EXE 769 KB
Certificates
Sertifikasi standar industri UL untuk produk seri X20
Documentation
Data teknis dan penjelasan modul X20 SafeIO
Data sheet X20(c)BMxx - Legacy – PDF 1 MB (Versi 1.141 – 05/03/2019 - EN)
Data sheet X20(c)BMxx - mapp Safety – PDF 1 MB (Versi 2.14 – 12/16/2022 - EN)
X20 System User’s Manual – PDF 45 MB (Versi 4.30 – 01/14/2025 - EN)
E-CAD (Electro atau EPLAN Templates)
Template EPLAN untuk sistem X20 dari versi 2.4 ke atas
