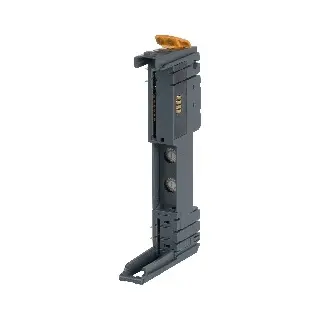

X20BM15

Informasi Dasar

• Material number: X20BM15

• Deskripsi:

  Modul bus X20BM15 digunakan sebagai basis untuk semua modul I/O 24 VDC seri X20. Modul ini memiliki fitur penentuan alamat node secara manual menggunakan switch node number, serta mendukung kombinasi antara penomoran manual dan otomatis. Modul ini bekerja secara independen dari modul elektroniknya dan memungkinkan suplai internal I/O tersambung antar modul.

Informasi Teknis

Deskripsi Singkat

Bus module dengan switch penomoran node, 24 VDC, internal I/O power supply tersambung.

Informasi Umum

• Konsumsi daya dari bus: 0.13 W

• Sertifikasi:

  • CE, UKCA, UL (cULus E115267), ATEX Zone 2 II 3G Ex nA nC IIA T5 Gc

  • HazLoc (cCSAus 244665): Class I Div 2 Groups ABCD T5

  • DNV: Suhu B (0–55°C), Kelembapan B (hingga 100%), Getaran B (4 g), EMC B

  • CCS, KR, ABS, KC: Ya

  • LR: ENV1

  • BV: EC33B (5–55°C, Getaran 4g, EMC: Bridge dan open deck)

Suplai Daya I/O

• Tegangan nominal: 24 VDC

• Beban kontak maksimum: 10 A

Kondisi Operasional

• Orientasi pemasangan: Horizontal dan Vertikal

• Ketinggian pemasangan:

  • 0–2000 m: Tanpa batasan

  • 2000 m: Penurunan suhu lingkungan 0.5°C per 100 m

• Derajat perlindungan: IP20 (EN 60529)

Kondisi Lingkungan

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu penyimpanan dan transportasi: -40 hingga 85°C

• Kelembapan relatif (operasi/penyimpanan/transportasi): 5–95%, non-condensing

Properti Mekanis

• Pitch: 12.5+0.2 mm

Download

Automation Studio HW Upgrade

Berisi software upgrade untuk modul X20BM15.

• EXE V4.0 HW Upgrade (X20BM15)

Certificate HazLoc CSA

Sertifikasi untuk penggunaan di lokasi berbahaya (Hazardous Locations).

• PDF 244665 CSA HazLoc CoC X20, X67

Certificate ABS

Sertifikasi maritime ABS untuk seri X20.

• PDF ABS Certificate of Product Design Assessment - X20 IO Series

Certificate BV

Sertifikasi BV untuk tipe approval X20.

• PDF BV Type Approval Certificate - X20

Certificate CCS

Sertifikat tipe approval dari China Classification Society.

• PDF CCS Type Approval Certificate - X20

Certificate DNV

Sertifikasi DNV untuk persetujuan tipe produk X20.

• PDF DNV Type Approval Certificate - X20

Certificate UL

Sertifikasi UL CoC untuk sistem X20.

• PDF E115267 UL CoC X20

EU Declaration ATEX

Dokumen deklarasi kesesuaian untuk sertifikasi ATEX sistem X20.

• PDF EU Declaration ATEX X20

EU Declaration of Conformity

Deklarasi kesesuaian untuk PLC X20.

• PDF EU Declaration of conformity PLC X20

ATEX Certificate

Sertifikat persetujuan ATEX untuk penggunaan di area berbahaya.

• PDF FTZU 09 ATEX 0083X

Certificate KR

Sertifikat dari Korean Register untuk sistem X20.

• PDF KR Type Approval Certificate MIL39390-AC003 (X20 System)

Certificate LR

Sertifikasi dari Lloyd’s Register khusus sistem X20.

• PDF Lloyds Register (X20 only)
