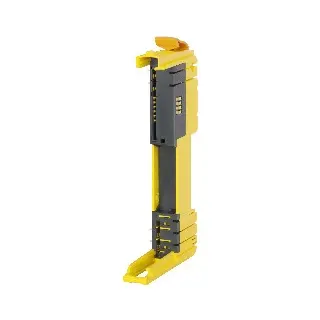

X20BM13
Informasi Dasar
Material Number: X20BM13
Deskripsi:
Modul bus untuk SafeIO dengan lebar tunggal. Catu daya internal I/O tetap tersambung.
Modul bus ini merupakan basis bagi semua modul SafeIO dengan lebar tunggal.
Informasi Teknis
Deskripsi Singkat
Modul bus, untuk modul X20 SafeIO, catu daya internal I/O terhubung terus menerus.
Informasi Umum
Konsumsi daya bus: 0.13 W
Sertifikasi:
CE: Ya
UKCA: Ya
UL: cULus E115267 – Peralatan kontrol industri
HazLoc: cCSAus 244665 – Peralatan kontrol proses untuk area berbahaya
Class I, Division 2, Groups ABCD, T5
Catu Daya I/O
Tegangan nominal: 24 VDC
Beban kontak yang diizinkan: 10 A
Kondisi Pengoperasian
Orientasi pemasangan:
Horizontal: Ya
Vertikal: Ya
Ketinggian pemasangan di atas permukaan laut: 0 hingga 2000 m, tanpa batasan
Perlindungan (EN 60529): IP20
Kondisi Lingkungan
Suhu operasi:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Penyimpanan: -40 hingga 85°C
Transportasi: -40 hingga 85°C
Kelembaban relatif:
Operasi: 5–95%, tanpa kondensasi
Penyimpanan: 5–95%, tanpa kondensasi
Transportasi: 5–95%, tanpa kondensasi
Properti Mekanis
Pitch: 12.5+0.2 mm
