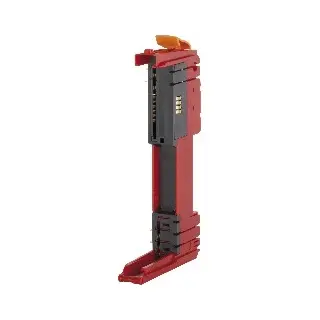

X20BM12

Informasi Dasar

X20BM12 adalah modul bus yang dirancang untuk modul I/O 240 VAC dari seri X20. Modul ini menghubungkan pasokan internal I/O dan memiliki sistem pengkodean 240 V yang konsisten untuk modul bus, modul elektronik, dan blok terminal. Sangat cocok digunakan sebagai basis sistem kontrol industri berbasis B&R.

Informasi Teknis

• Jenis: Bus module, 240 VAC keyed

• Pasokan daya internal I/O: Terhubung langsung

• Konsumsi daya (bus): 0.13 W

• Tegangan nominal I/O: 24 VDC

• Beban kontak yang diizinkan: 10 A

Sertifikasi

• CE, UKCA

• ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc, IP20

• UL: cULus E115267 (Industrial control equipment)

• HazLoc: cCSAus 244665 (Class I, Div 2, Groups ABCD, T5)

• DNV: Suhu, kelembapan, getaran, dan EMC kategori B

• Klasifikasi kelautan: CCS, LR (ENV1), KR, ABS, BV (EC33B)

• KC: Ya

Kondisi Operasi

• Orientasi pemasangan: Horizontal dan vertikal

• Ketinggian instalasi: 0–2000 m tanpa batasan, >2000 m perlu reduksi suhu lingkungan 0,5°C/100 m

• Perlindungan: IP20 (EN 60529)

Kondisi Lingkungan

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu penyimpanan & transportasi: -40 hingga 85°C

• Kelembapan relatif: 5–95%, tidak mengembun

Properti Mekanik

• Pitch: 12.5+0.2 mm

Download

Automation Studio HW Upgrades

• EXE V4.0 HW Upgrade (X20BM12)

  Versi 1.1.0.0 (07/23/2021), file exe installer untuk update hardware Automation Studio.

Sertifikat - HazLoc

• PDF 244665 CSA HazLoc CoC X20, X67

  Sertifikat untuk penggunaan di lokasi berbahaya (Hazardous Location).

Sertifikat - ABS (American Bureau of Shipping)

• PDF ABS Certificate of Product Design Assessment - X20 IO Series

  Sertifikasi desain produk X20 dari ABS.

Sertifikat - BV (Bureau Veritas)

• PDF BV Type Approval Certificate - X20

  Sertifikasi persetujuan tipe dari Bureau Veritas.

Sertifikat - CCS (China Classification Society)

• PDF CCS Type Approval Certificate - X20

  Sertifikat klasifikasi maritim dari CCS untuk sistem X20.

Sertifikat - DNV

• PDF DNV Type Approval Certificate - X20

  Sertifikasi untuk penggunaan pada aplikasi laut dari DNV.

Sertifikat - UL

• PDF E115267 UL CoC X20

  Sertifikat dari Underwriters Laboratories untuk peralatan kontrol industri.

Sertifikat - EU Declaration ATEX

• PDF EU Declaration ATEX X20

  Deklarasi kesesuaian ATEX dari Uni Eropa untuk X20.

Sertifikat - EU Declaration of Conformity PLC

• PDF EU Declaration of Conformity PLC X20

  Deklarasi kesesuaian untuk sistem PLC X20.

Sertifikat - ATEX Certificate

• PDF FTZU 09 ATEX 0083X

  Sertifikasi ATEX untuk penggunaan di lingkungan eksplosif.

Sertifikat - KR (Korean Register)

• PDF KR Type Approval Certificate MIL39390-AC003 (X20 System)

  Sertifikat persetujuan tipe dari Korean Register untuk sistem X20.

Sertifikat - Lloyd's Register

• PDF Lloyds Register (X20 only)

  Persetujuan tipe dari Lloyd’s untuk produk X20.
