X20BM11

Informasi Dasar

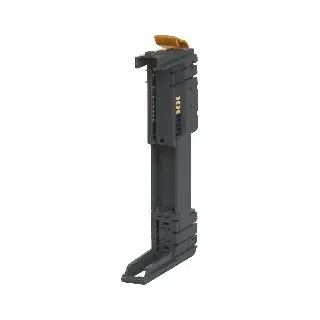

X20BM11 – Bus Module 24 VDC

Modul bus X20BM11 dirancang sebagai dasar untuk semua modul I/O 24 VDC. Modul ini menyediakan koneksi daya I/O internal dan digunakan untuk menyambungkan modul I/O pada sistem otomasi B&R.

Fitur utama:

• Modul bus untuk modul I/O 24 VDC

• Catu daya I/O internal diteruskan melalui modul

• Didesain dengan sistem keyed 24 VDC untuk koneksi yang aman

Informasi Teknis

Deskripsi Singkat

Bus module, 24 VDC keyed, internal I/O power supply connected through

Informasi Umum

• Konsumsi daya Bus: 0.13 W

• Sertifikasi:

  • CE, UKCA

  • ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc, IP20

  • UL: cULus E115267

  • HazLoc: cCSAus 244665 – Class I, Division 2, Groups ABCD, T5

  • DNV: B (0–55°C, 100% RH, 4g vibrasi, bridge dan open deck EMC)

  • CCS, KR, ABS: Ya

  • LR: ENV1

  • BV: EC33B (5–55°C, 4g vibrasi, bridge dan open deck)

  • KC: Ya

Catu Daya I/O

• Tegangan nominal: 24 VDC

• Beban kontak yang diizinkan: 10 A

Kondisi Operasi

• Orientasi pemasangan: horizontal dan vertikal

• Ketinggian instalasi:

  • 0–2000 m: tanpa batas

  • 2000 m: pengurangan suhu lingkungan 0.5°C per 100 m

• Tingkat perlindungan: IP20

Kondisi Lingkungan

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu penyimpanan dan transportasi: -40 hingga 85°C

• Kelembapan relatif (non-kondensasi):

  • Operasi / Penyimpanan / Transportasi: 5% – 95%

Properti Mekanis

• Pitch: 12.5+0.2 mm
