X20BM05
Informasi dasar

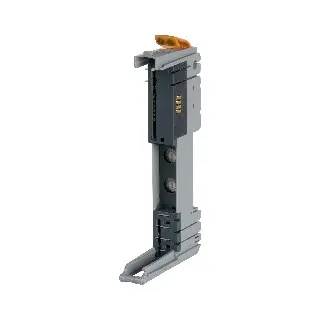

X20BM05 – Bus Module B&R
Modul bus X20BM05 merupakan dasar dari semua modul catu daya X20. Modul ini digunakan untuk membentuk grup tegangan serta menentukan alamat unik dengan pengaturan manual nomor node. Catu daya internal I/O terputus ke arah kiri, memberikan isolasi. Modul ini independen dari modul elektronik dan memungkinkan kombinasi pengalamatan manual dan otomatis.
Fitur utama:
Dasar untuk semua modul catu daya seri X20
Digunakan untuk membentuk grup tegangan
Isolasi catu daya internal I/O ke arah kiri
Penentuan alamat node secara manual
Tidak tergantung pada modul elektronik
Pengalamatan manual dan otomatis dapat dikombinasikan
Informasi Teknis
Deskripsi singkat:
Modul bus catu daya dengan switch nomor node, 24 VDC, internal I/O power supply terputus ke arah kiri.
Informasi Umum:
Konsumsi daya:
Bus: 0.13 W
Internal I/O: -
Sertifikasi:
CE, UKCA, CCS, KC
ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc
UL: cULus E115267, peralatan kontrol industri
HazLoc: cCSAus 244665, lokasi berbahaya Class I Div 2
DNV: Suhu B (0–55°C), Kelembapan B (hingga 100%), Getaran B (4 g), EMC B (jembatan dan dek terbuka)
LR: ENV1
BV: EC33B, suhu 5–55°C, getaran 4 g, EMC jembatan dan dek terbuka
Catu Daya I/O:
Tegangan nominal: 24 VDC
Beban kontak yang diizinkan: 10 A
Kondisi Operasional:
Orientasi pemasangan:
Horizontal: Ya
Vertikal: Ya
Ketinggian instalasi:
0–2000 m: tanpa batas
2000 m: turunkan suhu sekitar 0.5°C per 100 m
Derajat perlindungan: IP20 (EN 60529)
Kondisi Lingkungan:
Suhu operasi:
Horizontal: -25 hingga 60°C
Vertikal: -25 hingga 50°C
Suhu penyimpanan & transportasi: -40 hingga 85°C
Kelembapan relatif:
Operasional/penyimpanan/transportasi: 5–95%, non-kondensasi
Karakteristik Mekanis:
Pitch: 12.5+0.2 mm
