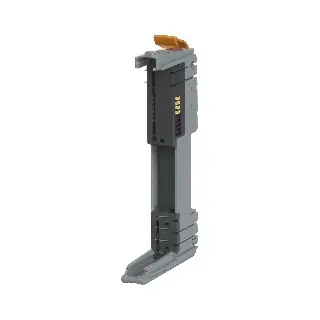

X20BM01

Informasi dasar

X20BM01 adalah bus module sebagai basis dari semua modul catu daya dalam sistem otomasi B&R. Modul ini digunakan untuk membuat grup potensial dan secara otomatis memutus suplai daya internal I/O ke arah kiri. Sangat ideal untuk aplikasi industri yang membutuhkan manajemen daya modular.

Informasi teknis

• Tipe Modul: Power supply bus module, 24 VDC keyed

• Konsumsi daya bus: 0.13 W

• Suplai daya I/O internal ke kiri: Diputus

• Tegangan nominal: 24 VDC

• Beban kontak yang diizinkan: 10 A

Sertifikasi:

• CE, UKCA

• ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc (IP20, sesuai panduan pengguna X20)

• UL/cULus: E115267

• HazLoc: cCSAus 244665 (Class I, Division 2, Groups ABCD, T5)

• DNV:

  • Suhu: B (0 - 55°C)

  • Kelembaban: B (hingga 100%)

  • Getaran: B (4 g)

  • EMC: B (bridge dan open deck)

• CCS, LR (ENV1), KR, ABS, BV (EC33B), KC

Kondisi Operasi

• Orientasi pemasangan: Horizontal dan vertikal

• Ketinggian pemasangan:

  • 0–2000 m: Tidak ada batasan

  • 2000 m: Kurangi suhu lingkungan 0,5°C per 100 m

• Suhu kerja:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu penyimpanan / transportasi: -40 hingga 85°C

• Kelembaban relatif: 5–95%, tidak mengembun

• Perlindungan (EN 60529): IP20

• Pitch mekanis: 12.5+0.2 mm

Download

Dokumen: Automation Studio HW Upgrade

• EXE HW Upgrade V2.2.0.0 (07/23/2021) - X20BM01

  File installer upgrade perangkat keras X20BM01 untuk Automation Studio.

Sertifikat: CSA HazLoc

• PDF 244665 CSA HazLoc CoC X20, X67

  Sertifikasi keselamatan area berbahaya untuk X20/X67.

Sertifikat: ABS

• PDF ABS Certificate of Product Design Assessment - X20 IO Series

  Sertifikasi desain produk ABS untuk seri IO X20.

Sertifikat: BV

• PDF BV Type Approval Certificate - X20

  Persetujuan tipe Bureau Veritas untuk X20.

Sertifikat: CCS

• PDF CCS Type Approval Certificate - X20

  Sertifikat persetujuan CCS untuk X20.

Sertifikat: DNV

• PDF DNV Type Approval Certificate - X20

  Sertifikasi DNV untuk sistem X20.

Sertifikat: UL

• PDF E115267 UL CoC X20

  Sertifikat pengendali industri dari UL.

Deklarasi: EU Declaration

• PDF EU Declaration ATEX X20

  Deklarasi kesesuaian ATEX untuk sistem X20.

• PDF EU Declaration of conformity PLC X20

  Deklarasi kesesuaian EU untuk PLC X20.

Sertifikat: ATEX

• PDF FTZU 09 ATEX 0083X

  Sertifikat ATEX untuk perangkat dalam lingkungan eksplosif.

Sertifikat: KR

• PDF KR Type Approval Certificate MIL39390-AC003 (X20 System)

  Sertifikat persetujuan dari Korean Register untuk sistem X20.

Sertifikat: Lloyd's Register

• PDF Lloyds Register (X20 only)

  Sertifikat Lloyd’s untuk sistem X20.
