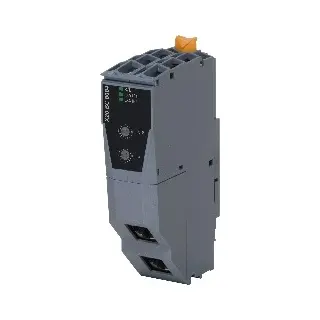

X20BC8084

Informasi Dasar

Material Number: X20BC8084

Deskripsi Produk:

Bus controller X20BC8084 memungkinkan koneksi node I/O X2X Link ke jaringan POWERLINK, sebuah protokol Fast Ethernet dengan kemampuan real-time tinggi. Fitur utama termasuk konfigurasi I/O dan pembaruan firmware melalui fieldbus, fungsi link selector terintegrasi, serta dukungan redundansi kabel untuk topologi jaringan yang fleksibel. Dengan kemampuan sinkronisasi siklus 1:1 antara X2X Link dan POWERLINK, modul ini cocok untuk sistem kontrol yang membutuhkan keandalan tinggi dan fleksibilitas infrastruktur.

Fitur Utama:

• Kompatibel dengan POWERLINK (V1/V2)

• Konfigurasi dan upgrade firmware via fieldbus

• Link selector terintegrasi

• Mendukung 2 modul hub aktif tambahan

• Redundant supply dan struktur jaringan pohon tanpa loop kabel

• Proteksi IP20 dan sertifikasi industri lengkap (CE, UL, ATEX, DNV, dll.)

Informasi Teknis

Deskripsi Singkat:

Bus controller POWERLINK (V1/V2) dengan fungsi compact link selector.

Kode ID B&R: 0x2674

Status Indikator: LED untuk status modul dan fungsi bus

Dynamic Node Allocation: Ya

Konsumsi Daya: 2 W (bus)

Isolasi Listrik: POWERLINK terisolasi dari bus dan I/O

Sertifikasi:

• CE, UKCA, UL (cULus), ATEX (Zona 2)

• HazLoc (cCSAus, Class I Div 2)

• DNV, CCS, LR, KR, ABS, BV, KC

Antarmuka:

• 2x RJ45 terlindungi

• Panjang kabel maksimum antar station: 100 m

• Kecepatan transfer: 100 Mbit/s

• Fisik: 100BASE-TX, half-duplex, autonegotiation & auto-MDI/MDIX

• Delay propagasi hub: 0.96–1 µs

• Sinkronisasi antar bus: Ya

• Min. cycle time: 200 μs

Kondisi Operasional:

• Orientasi pemasangan: Horizontal dan Vertikal

• Ketinggian pemasangan: 0–2000 m tanpa batasan, >2000 m dengan derating suhu 0.5°C per 100 m

• Temperatur operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Temperatur penyimpanan dan transportasi: -40 hingga 85°C

• Kelembaban relatif: 5–95% non-kondensasi

Properti Mekanis:

• Order terpisah:

  • Terminal block X20TB12

  • Power module X20PS9400/X20PS9402

  • Bus base X20BB80/X20BB82

• Pitch:

  • X20BB80: 37.5⁺⁰·² mm

  • X20BB82: 87.5⁺⁰·² mm

Download

Automation Studio HW Upgrades

HW upgrade installer untuk perangkat X20BC8084

• V2.6 HW Upgrade - EXE X20BC8084 (2.5.4.0 - 07/05/2017)

• V3.0 HW Upgrade - EXE X20BC8084 (2.11.0.0 - 01/31/2020)

• V4.0 HW Upgrade - EXE X20BC8084 (2.17.0.0 - 05/14/2025)

• V6.0 HW Upgrade - EXE X20BC8084 (2.17.0.0 - 05/14/2025)

Certificates

Dokumen sertifikasi resmi untuk kepatuhan dan approval industri

• 244665 CSA HazLoc CoC X20, X67 - PDF

  Sertifikasi wilayah berbahaya (Hazardous Location) dari CSA

• ABS Certificate of Product Design Assessment - X20 IO Series - PDF

  Sertifikasi desain produk dari American Bureau of Shipping (ABS)

• BV Type Approval Certificate - X20 - PDF

  Sertifikasi tipe dari Bureau Veritas (bahasa Jerman)

• CCS Type Approval Certificate - X20 - PDF

  Sertifikasi tipe dari China Classification Society (CCS)

• Compass Safe Distance Certificate - X20 - PDF

  Sertifikat jarak aman terhadap kompas navigasi.
