X20BC1083

Informasi Dasar

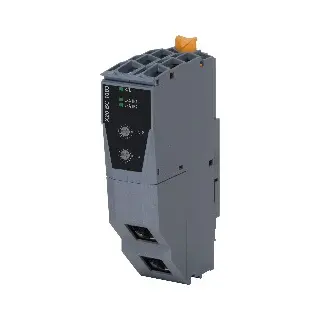

X20BC1083 – Bus Controller POWERLINK

Modul X20BC1083 merupakan bus controller yang digunakan untuk menghubungkan node I/O X2X Link ke jaringan POWERLINK. Dengan fitur integrasi hub RJ45 ganda, modul ini mendukung efisiensi kabel serta memungkinkan konfigurasi I/O dan pembaruan firmware melalui fieldbus. Mendukung operasi sinkron baik 1:1 maupun sinkronisasi melalui prescaler dengan POWERLINK.

POWERLINK sendiri adalah protokol Ethernet cepat dengan kemampuan real-time keras, distandardisasi oleh EPSG (Ethernet POWERLINK Standardization Group).

Modul ini dapat dikombinasikan dengan hingga dua interface module, menjadikannya solusi fleksibel untuk berbagai aplikasi otomasi industri.

Informasi Teknis

Deskripsi Singkat:

Bus controller POWERLINK (V1/V2)
Mendukung hingga 2 slot interface module

Informasi Umum:

ID B&R: 0x2268
Indikator Status: LED untuk status modul dan fungsi bus
Diagnostic: Ya (dengan LED dan software)
Dynamic Node Allocation: Ya
Konsumsi daya bus: 2 W
Sertifikasi: CE, UKCA, ATEX Zone 2, UL (cULus), HazLoc (cCSAus), DNV, CCS, LR, KR, ABS, BV, KC

Antarmuka:

Fieldbus: POWERLINK V1/V2
Variant: 2x RJ45 shielded (hub)
Panjang kabel maksimum antar node: 100 m
Kecepatan transfer: 100 Mbit/s
Physical Layer: 100BASE-TX
Half-duplex: Ya
Full-duplex: Tidak
Autonegotiation: Ya
Auto-MDI/MDIX: Ya
Delay propagasi hub: 0.96–1 µs
Min. waktu siklus: 200 μs untuk POWERLINK dan X2X Link
Sinkronisasi antar sistem bus: Ya
Data siklik:
- Input: Maks. 1488 bytes
- Output: Maks. 1488 bytes

Sifat Elektrikal:

Isolasi: POWERLINK terisolasi dari bus dan I/O

Kondisi Operasi:

Orientasi pemasangan: Horizontal & vertikal
Ketinggian pemasangan:
- 0–2000 m: tanpa batas
- 2000 m: pengurangan suhu sekitar 0,5°C per 100 m
Perlindungan: IP20

Kondisi Lingkungan:

Suhu operasi:
- Horizontal: -25 hingga 60°C
- Vertikal: -25 hingga 50°C
Suhu penyimpanan dan transportasi: -40 hingga 85°C
Kelembaban relatif: 5–95%, tanpa kondensasi

Sifat Mekanis:

Perlu pemesanan terpisah:
- Terminal block: X20TB12
- Power supply module: X20PS9400 atau X20PS9402
- Bus base: X20BB81 atau X20BB82
Lebar pitch:
- X20BB81: 62.5 mm
- X20BB82: 87.5 mm

Download

Automation Studio HW Upgrades

Berikut ini adalah berbagai versi perangkat lunak HW Upgrade untuk modul X20BC1083.

V2.6 HW Upgrade (X20BC1083)

V3.0 HW Upgrade (X20BC1083)
