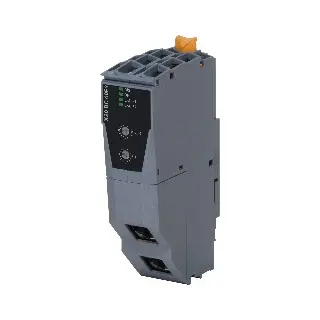

X20BC00E3

Informasi Dasar

X20BC00E3 adalah bus controller dari B&R dengan protokol PROFINET IO. Modul ini dirancang untuk integrasi dalam sistem modular menggunakan modul X20 atau X2X Link. Dengan dukungan Conformance Class B (RT) dan minimum cycle time 1 ms, perangkat ini mampu memberikan komunikasi real-time berbasis Ethernet industri.

Fitur unggulan termasuk:

• Konfigurasi I/O langsung dari fieldbus

• Kecepatan transfer hingga 100 Mbit/s full duplex

• Kapasitas data input/output hingga 1440 byte

• Switch terintegrasi dengan dua port RJ45

• Dilengkapi website internal dan dukungan diagnostik PROFINET secara runtime

• Kompatibel dengan GSDML untuk kemudahan integrasi di software engineering

Informasi Teknis

Tipe: PROFINET IO slave

B&R ID code: 0xBB7D

Indikator Status: Modul & fungsi bus (LED & software)

Konsumsi Daya: Bus 2.5 W

Isolasi Listrik: PROFINET terisolasi dari bus dan I/O

Konektor: 2x RJ45 shielded

Panjang Jalur Maksimum: 100 m antar perangkat

Kecepatan Transfer: 100BASE-TX, mendukung full/half duplex, auto-MDI/MDIX

Min. Cycle Time: PROFINET: 1 ms, X2X Link: 250 µs

Sinkronisasi Antarsistem: Tersedia

Orientasi Pemasangan: Horizontal & vertikal

Suhu Operasi: -25°C hingga 60°C (horisontal) / 50°C (vertikal)

Kelembaban Relatif: 5%–95% non-kondensasi

Ketinggian Operasi: Hingga 2000 m tanpa derating

Proteksi IP: IP20 (EN 60529)

Sertifikasi:

• CE, UKCA

• ATEX Zone 2 (Ex nA nC IIA T5 Gc), FTZÚ 09 ATEX 0083X

• UL cULus E115267 (industrial control)

• HazLoc cCSAus 244665 (Class I Div 2, Groups ABCD, T5)

Catatan Mekanis:

• Diperlukan pemesanan terpisah:

  • Terminal block: X20TB12

  • Power supply: X20PS9400 / X20PS9402

  • Bus base: X20BB80

• Pitch: 37.5+0.2 mm

Download

Certificates

• 244665 CSA HazLoc CoC X20, X67 (PDF)

  Sertifikat Hazardous Location untuk seri X20 dan X67.

• E115267 UL CoC X20 (PDF)

  Sertifikasi UL (Underwriters Laboratories) untuk X20.

• EU Declaration ATEX X20 (PDF)

  Deklarasi ATEX untuk perangkat X20.

• EU Declaration of Conformity PLC X20 (PDF)

  Deklarasi kesesuaian untuk sistem PLC X20.

• FTZU 09 ATEX 0083X (PDF)

  Sertifikasi ATEX untuk aplikasi area berbahaya.

• PROFINET Certificate X20(c)BC00E3 (PDF)

  Sertifikasi konektivitas PROFINET untuk X20BC00E3.

• UK Declaration PLC X20 (PDF)

  Deklarasi kesesuaian UK untuk sistem PLC X20.

• X20, X67 KC Certificates (PDF)

  Sertifikat KC untuk pasar Korea untuk X20 dan X67.

• X20 Package Leaflet ATEX/CSA (PDF)

  Petunjuk kemasan dan keselamatan ATEX/CSA.

Documentation

• Data Sheet X20(c)BC00E3 (PDF)

  Lembar data teknis dari modul X20BC00E3.

• PROFINET IO Bus Controller User's Manual (PDF)

  Panduan penggunaan lengkap untuk PROFINET IO Bus Controller.

• X20 System User's Manual (PDF)

  Buku manual lengkap sistem X20, mencakup seluruh modul dan konfigurasi.
