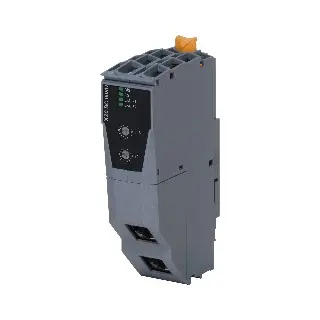

X20BC008U

Informasi Dasar

Bus controller X20BC008U dari B&R mendukung protokol komunikasi OPC UA dan memungkinkan konfigurasi I/O secara langsung melalui OPC UA. Dengan minimum waktu siklus 10 ms serta kemampuan sebagai server OPC UA, modul ini memungkinkan akses data I/O oleh klien OPC UA secara fleksibel. Dilengkapi switch terintegrasi untuk pengkabelan multi-slave, dukungan hingga 1440 byte untuk data input/output, serta halaman web internal untuk pembaruan firmware.

Informasi Teknis

Short Description

Bus controller sebagai OPC UA server.

General Information

• B&R ID Code: 0xEAFB

• Indikator Status: Modul dan fungsi bus

• Diagnostik: Melalui LED dan software

• Konsumsi daya (bus): 2.5 W

• Sertifikasi:

  • CE: Yes

  • UKCA: Yes

  • ATEX: Zone 2, II 3G Ex nA nC IIA T5 Gc, IP20, FTZÚ 09 ATEX 0083X

  • UL: cULus E115267

Interfaces

• Fieldbus: OPC UA server

• Port: 2x RJ45 shielded (switch)

• Panjang kabel maksimum antar perangkat: 100 m

• Kecepatan transfer: 100 Mbit/s (100BASE-TX)

• Mode transfer: Half-duplex & Full-duplex

• Fitur otomatis: Autonegotiation, Auto-MDI/MDIX

• Waktu siklus minimum:

  • Fieldbus: 10 ms

  • X2X Link: 2 ms

• Sinkronisasi antar sistem bus: Ya

Electrical Properties

• Isolasi listrik: OPC UA terisolasi dari bus dan I/O

Operating Conditions

• Orientasi pemasangan: Horizontal & Vertical

• Ketinggian pemasangan:

  • 0–2000 m: Tidak ada pembatasan

  • 2000 m: Pengurangan suhu sekitar 0.5°C per 100 m

• Proteksi lingkungan: IP20 (EN 60529)

Ambient Conditions

• Suhu Operasional:

  • Horizontal: -25 hingga 60°C

  • Vertical: -25 hingga 50°C

• Penyimpanan & Transportasi: -40 hingga 85°C

• Kelembaban relatif: 5–95%, non-kondensasi

Mechanical Properties

• Catatan:

  • Order terminal block X20TB12 terpisah

  • Order power supply module X20PS9400 atau X20PS9402 terpisah

  • Order bus base X20BB80 terpisah

• Pitch: 37.5⁺⁰.² mm

Download

Sertifikat

• PDF E115267 UL CoC X20

  Sertifikat UL untuk modul X20.

• PDF EU Declaration ATEX X20

  Deklarasi kesesuaian ATEX untuk sistem X20.

• PDF EU Declaration of Conformity PLC X20

  Deklarasi kesesuaian EU untuk PLC seri X20.

• PDF UK Declaration PLC X20

  Deklarasi kesesuaian UK untuk PLC seri X20.

Dokumentasi

• PDF Data sheet X20BC008U

  Lembar data teknis untuk X20BC008U.

• PDF OPC UA Bus Controller User's Manual

  Manual pengguna untuk bus controller OPC UA.

• PDF X20 System User's Manual

  Panduan lengkap untuk sistem X20.

E-CAD

• EXE X20 EPLAN P8 from V2.4

  Template EPLAN untuk sistem X20, kompatibel mulai dari versi 2.4.

Firmware Upgrade

• ZIP Firmwareupgrade X20BC008U V01.27 (06/01/2023)

  Pembaruan firmware versi terbaru untuk X20BC008U.

M-CAD

• ZIP 3D File STEP/DXF X20BC and X20IF Module

  File CAD 3D dalam format STEP dan DXF untuk modul X20BC dan X20IF.
