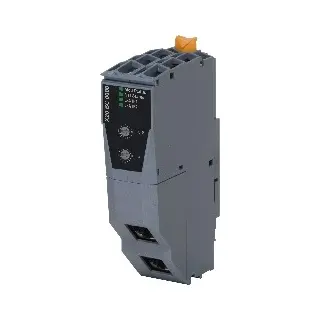

X20BC0088
Informasi Dasar
X20BC0088 adalah bus controller dari B&R yang mendukung protokol EtherNet/IP. Modul ini dilengkapi dengan switch 3-port terintegrasi yang memudahkan pengkabelan dan memungkinkan konfigurasi otomatis terhadap modul I/O yang terhubung.
Fitur utama:
Fieldbus: EtherNet/IP (adapter/slave)
Switch 3-port terintegrasi
DHCP support & Web interface
Auto-configuration I/O
Konfigurasi I/O cycle dari 0.5 hingga 4 ms
Minimum cycle time 1 ms (RPI)
Modul ini kompatibel dengan sistem pihak ketiga yang memiliki fungsi scanner EtherNet/IP, serta dapat digunakan bersama Automation Studio V4.3 atau lebih baru untuk pembuatan file konfigurasi seperti EDS dan file biner. Semua model fungsi didukung dengan pengiriman data konfigurasi melalui "configuration assembly".
Informasi Teknis
Tipe: Bus Controller
Fungsi: EtherNet/IP adapter (slave)
B&R ID Code: 0x26D8
Konsumsi daya bus: 2 W
Indikator status: LED untuk module, network, dan fungsi bus
Isolasi listrik: EtherNet/IP terisolasi dari bus dan I/O
Sertifikasi:
CE, UKCA
ATEX Zone 2
UL cULus E115267
HazLoc (cCSAus 244665)
KC
Interface:
2x RJ45 shielded (switch)
Kecepatan: 10/100 Mbit/s
Line length maksimal: 100 m
Autonegotiation & Auto-MDI/MDIX support
Minimum cycle time:
EtherNet/IP: 1 ms
X2X Link: 500 µs
Kondisi Operasional:
Orientasi pemasangan: Horizontal & Vertikal
Suhu operasi:
Horizontal: -25°C hingga 60°C
Vertikal: -25°C hingga 50°C
Suhu penyimpanan/transport: -40°C hingga 85°C
Kelembapan relatif: 5% - 95% (non-kondensasi)
Proteksi: IP20
Catatan Mekanis:
Perlu dipesan terpisah:
Terminal block: X20TB12
Power supply: X20PS9400 atau X20PS9402
Bus base: X20BB80
Pitch: 37.5⁺⁰.² mm
