X20BC0087

Informasi Dasar

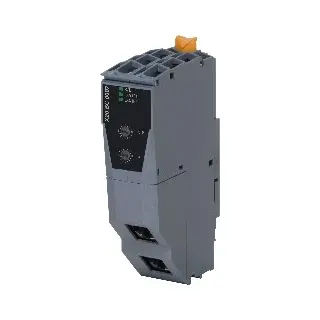

X20BC0087 - Bus Controller Modbus TCP/UDP

Modul X20BC0087 adalah bus controller yang memungkinkan koneksi I/O X2X Link ke sistem berbasis Modbus TCP atau Modbus UDP melalui Ethernet. Mendukung konfigurasi otomatis dan manual menggunakan B&R Automation Studio atau sistem pihak ketiga dengan fungsionalitas Modbus TCP/UDP master.

Fitur Utama:

• Mendukung Modbus TCP dan Modbus UDP

• Konfigurasi I/O melalui fieldbus

• DHCP dan Bootp-capable

• Dual port RJ45 dengan switch terintegrasi

• Waktu siklus I/O konfigurable: 0.5–4 ms

• Waktu respon: <1–8 ms

• Validasi perintah sebelum eksekusi

• Kompatibel dengan sistem pihak ketiga

Informasi Teknis

Deskripsi Singkat:

• Bus controller untuk Modbus TCP/UDP slave

Informasi Umum:

• B&R ID code: 0x227C

• Indikator status: LED status untuk modul & fungsi bus

• Konsumsi daya: 2 W

• Sertifikasi: CE, UKCA, ATEX Zone 2, UL, HazLoc, DNV, CCS, LR, KR, ABS, BV, KC

Antarmuka:

• Fieldbus: Modbus TCP/UDP

• Port: 2x RJ45 shielded (switch)

• Panjang kabel maksimum antar perangkat: 100 m

• Kecepatan transfer: 10/100 Mbit/s

• Mendukung Half/Full-duplex, Autonegotiation, Auto-MDI/MDIX

Waktu Minimum Siklus:

• Fieldbus: 1 ms

• X2X Link: 500 µs

• Tidak mendukung sinkronisasi antar bus

Sifat Listrik:

• Isolasi: Modbus terisolasi dari bus dan I/O

Kondisi Operasional:

• Posisi pemasangan: Horizontal & vertikal

• Ketinggian pemasangan:

  • 0–2000 m: tanpa batasan

  • 2000 m: penurunan suhu operasi 0.5°C per 100 m

• Perlindungan: IP20

Kondisi Lingkungan:

• Suhu operasi:

  • Horizontal: -25°C hingga 60°C

  • Vertikal: -25°C hingga 50°C

• Penyimpanan & transportasi: -40°C hingga 85°C

• Kelembapan relatif: 5–95% tanpa kondensasi

Properti Mekanik:

• Perlu dipesan terpisah:

  • Terminal block: X20TB12

  • Power supply module: X20PS9400 atau X20PS9402

  • Bus base: X20BB80

• Pitch: 37.5+0.2 mm

Download

Automation Studio HW Upgrades

Upgrade perangkat lunak untuk mendukung konfigurasi dan komunikasi Bus Controller X20BC0087.

• EXE V3.0 HW Upgrade (X20BC0087) – 1.1.0.0 (12/17/2008) – 399 KB

• EXE V4.3 HW Upgrade (X20BC0087) – 1.2.0.0 (07/23/2021) – 776 KB

Certificates

Sertifikasi standar industri dan kelautan untuk modul X20BC0087.
