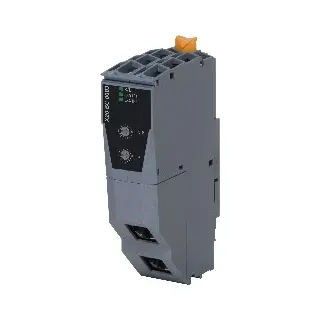

X20BC0083

Informasi Dasar

Model: X20BC0083

Deskripsi:

Bus controller ini memungkinkan koneksi node I/O X2X Link ke jaringan POWERLINK. Dengan kemampuan sinkronisasi siklus X2X Link terhadap POWERLINK secara langsung (1:1) atau melalui prescaler, modul ini mendukung komunikasi real-time berbasis Fast Ethernet. POWERLINK sebagai protokol terbuka dijaga oleh EPSG (Ethernet POWERLINK Standardization Group).

Fitur Utama:

Kompatibel dengan POWERLINK (V1/V2)
Konfigurasi I/O dan update firmware melalui fieldbus
Dilengkapi hub terintegrasi untuk wiring ekonomis
Mendukung sinkronisasi antar sistem bus
Kompatibel dengan lingkungan industri dan zona berbahaya (HazLoc, ATEX, dll)

Informasi Teknis

Deskripsi Singkat:

Kontroler bus
Node terkontrol untuk POWERLINK (V1/V2)

Informasi Umum:

B&R ID: 0x1F1E
Status indikator: Status modul & fungsi bus (via LED & software)
Dynamic Node Allocation (DNA): Ya
Konsumsi daya bus: 2 W
Sertifikasi: CE, UKCA, ATEX (Zona 2), UL, HazLoc (Class I Div 2), DNV, CCS, LR, KR, ABS, BV, KC

Antarmuka:

Fieldbus: POWERLINK (V1/V2)
Tipe: Tipe 2
Varian konektor: 2x RJ45 shielded (hub)
Panjang kabel maksimum: 100 m per segmen
Kecepatan transfer: 100 Mbit/s (100BASE-TX)
Hub delay: 0.96–1 µs
Min. cycle time: 200 µs (fieldbus dan X2X Link)
Dukungan Half-duplex: Ya
Full-duplex: Tidak
Autonegotiation & Auto-MDI/MDIX: Ya

Properti Elektrikal:

Isolasi antara POWERLINK, bus, dan I/O

Kondisi Operasional:

Orientasi pemasangan: Horizontal dan vertikal
Ketinggian pemasangan:
- 0–2000 m: tanpa batas
- 2000 m: derating suhu 0,5°C per 100 m
Perlindungan: IP20

Kondisi Lingkungan:

Temperatur operasional:
- Horizontal: -25 hingga 60°C
- Vertikal: -25 hingga 50°C
Penyimpanan dan transport: -40 hingga 85°C
Kelembaban relatif: 5–95% (non-kondensasi)

Properti Mekanik:

Catatan:
- Perlu dipesan terpisah:
  - Terminal block X20TB12
  - Power supply module X20PS9400/X20PS9402
  - Bus base X20BB80
Pitch: 37.5+0.2 mm (mengikuti lebar bus base X20BB80)

Download

Automation Studio HW Upgrades

Driver dan firmware pendukung untuk perangkat X20BC0083. File berekstensi .exe, digunakan dalam lingkungan Automation Studio B&R.

V2.6 HW Upgrade (X20BC0083)

EXE X20BC0083 v2.5.4.0 (07/05/2017)

V3.0 HW Upgrade (X20BC0083)

EXE X20BC0083 v2.11.0.0 (01/31/2020)

V4.0 HW Upgrade (X20BC0083)

EXE X20BC0083 v2.17.0.0 (05/14/2025)

V6.0 HW Upgrade (X20BC0083)

EXE X20BC0083 v2.17.0.0 (05/14/2025)
