X20BC0063

Informasi Dasar

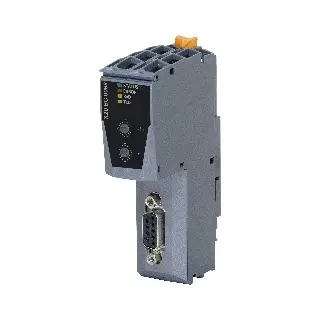

X20BC0063 – Bus Controller PROFIBUS DP untuk X2X Link

Modul X20BC0063 dari B&R adalah bus controller yang memungkinkan koneksi sistem modular berbasis X2X Link ke jaringan PROFIBUS DP. Modul ini berfungsi sebagai PROFIBUS DP V0 slave, mendukung diagnosis perangkat, modul, dan kanal, serta mendukung konfigurasi I/O langsung melalui fieldbus. Modul ini tetap berfungsi walau beberapa node I/O tidak aktif atau tidak mendapat suplai daya. Mendukung komunikasi siklik maupun asiklik, dan mendukung slot diagnostics dalam format S7.

PROFIBUS DP menggunakan antarmuka RS485 dan mengadopsi sistem master-slave dengan prosedur pengiriman token. Modul ini cocok digunakan untuk integrasi sistem otomasi yang membutuhkan kompatibilitas dengan PROFIBUS serta I/O berbasis X2X Link.

Informasi Teknis

Bus Controller: PROFIBUS DP V0 slave
B&R ID Code: 0x1F1C
Status Indikator: Status modul, fungsi bus, dan transfer data (via LED dan software)
Konsumsi Daya: 2.3 W dari bus
Konektor Fieldbus: DSUB 9-pin female
Kecepatan Transfer: Maks. 12 Mbit/s, autodetect
Jarak Maksimum: Hingga 1200 m
Siklus Minimum: X2X Link 400 μs
Isolasi: PROFIBUS terisolasi dari I/O
Orientasi Pemasangan: Horizontal dan vertikal
Suhu Operasi:
- Horizontal: -25°C hingga 60°C
- Vertikal: -25°C hingga 50°C
Suhu Penyimpanan/Transportasi: -40°C hingga 85°C
Kelembaban Relatif: 5% - 95%, non-kondensasi
Perlindungan: IP20 (EN 60529)
Sertifikasi:
- CE, UKCA
- ATEX Zone 2 (II 3G Ex nA nC IIA T5 Gc)
- UL (cULus E115267)
- HazLoc (cCSAus 244665)
- KC
