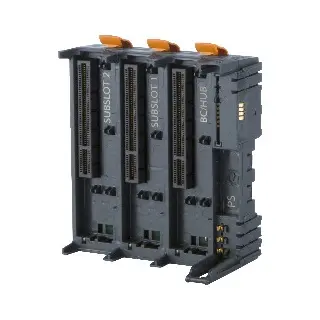

X20BB82
Informasi Dasar
Material Number: X20BB82
Deskripsi:
X20BB82 adalah modul bus dari sistem X20 B&R yang memiliki 2 slot ekspansi. Modul ini digunakan bersama dengan:
Modul dasar (BC, HB, dll.)
Dua modul tambahan (IF, HB, dll.)
Modul suplai daya
Pelat penutup sisi kiri dan kanan sudah termasuk dalam paket pengiriman.
Informasi Teknis
Deskripsi Singkat:
Modul bus dengan 2 slot ekspansi.
Informasi Umum:
Konsumsi daya bus: 0.70 W
Internal I/O: -
Daya tambahan dari aktuator (resistif): -
Sertifikasi:
CE: Ya
UKCA: Ya
ATEX: Zona 2, II 3G Ex nA nC IIA T5 Gc, IP20, Ta (lihat manual pengguna X20), FTZÚ 09 ATEX 0083X
UL: cULus E115267 (Peralatan kontrol industri)
HazLoc: cCSAus 244665, Lokasi berbahaya Kelas I, Divisi 2, Grup ABCD, T5
DNV:
Suhu: B (0 hingga 55°C)
Kelembaban: B (hingga 100%)
Getaran: B (4 g)
EMC: B (jembatan dan dek terbuka)
CCS, KR, ABS, KC: Ya
LR: ENV1
BV:
EC33B
Suhu: 5 - 55°C
Getaran: 4 g
EMC: Jembatan dan dek terbuka
Catu Daya I/O:
Tegangan nominal: 24 VDC
Beban kontak yang diizinkan: 10 A
Kondisi Operasi:
Orientasi pemasangan:
Horizontal: Ya
Vertikal: Ya
Ketinggian pemasangan di atas permukaan laut:
0 - 2000 m: Tanpa batasan
2000 m: Penurunan suhu sekitar sebesar 0,5°C per 100 m
Perlindungan (EN 60529): IP20
Kondisi Lingkungan:
Suhu Operasi:
Orientasi horizontal: -25 hingga 60°C
Orientasi vertikal: -25 hingga 50°C
Penyimpanan & Transportasi: -40 hingga 85°C
Kelembaban relatif (operasi, penyimpanan, transportasi): 5–95%, tanpa kondensasi
Properti Mekanis:
Pelat penutup sisi kiri dan kanan X20 disertakan
Pitch (jarak antar modul): 87.5+0.2 mm
