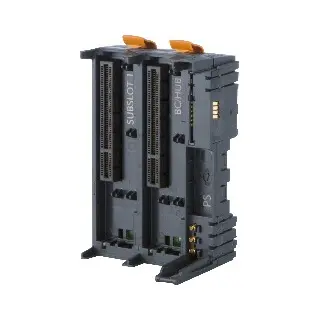

X20BB81

Informasi Dasar

Material Number: X20BB81

Deskripsi:

• Bus base dengan satu slot ekspansi

• Modul ini memiliki slot ekspansi dan digunakan bersama:

  • Modul dasar (BC, HB, dll.)

  • Modul add-on (IF, HB, dll.)

  • Modul catu daya

• Penutup ujung kiri dan kanan sudah termasuk dalam pengiriman

Informasi Teknis

Deskripsi Singkat

• Bus module

• Bus base dengan satu slot ekspansi

Informasi Umum

• Konsumsi daya Bus: 0.50 W

• Internal I/O: -

• Daya tambahan dari aktuator (resistif): -

Sertifikasi

• CE: Yes

• UKCA: Yes

• ATEX:

  • Zone 2, II 3G Ex nA nC IIA T5 Gc

  • IP20, Ta (lihat manual pengguna X20)

  • FTZÚ 09 ATEX 0083X

• UL:

  • cULus E115267

  • Peralatan kontrol industri

• HazLoc:

  • cCSAus 244665

  • Peralatan kontrol proses untuk area berbahaya

  • Class I, Division 2, Groups ABCD, T5

• DNV:

  • Temperatur: B (0 hingga 55°C)

  • Kelembapan: B (hingga 100%)

  • Getaran: B (4 g)

  • EMC: B (jembatan dan dek terbuka)

• CCS: Yes

• LR: ENV1

• KR: Yes

• ABS: Yes

• BV:

  • EC33B

  • Temperatur: 5 - 55°C

  • Getaran: 4 g

  • EMC: Bridge dan open deck

• KC: Yes

Catu Daya I/O

• Tegangan nominal: 24 VDC

• Beban kontak yang diizinkan: 10 A

Kondisi Operasi

• Orientasi pemasangan:

  • Horizontal: Yes

  • Vertikal: Yes

• Ketinggian pemasangan:

  • 0 – 2000 m: Tanpa batasan

  • 2000 m: Penurunan suhu lingkungan sebesar 0.5°C per 100 m

• Derajat perlindungan (EN 60529): IP20

Kondisi Lingkungan

• Suhu Operasional:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Penyimpanan: -40 hingga 85°C

• Transportasi: -40 hingga 85°C

• Kelembapan relatif:

  • Operasional: 5 hingga 95%, non-kondensasi

  • Penyimpanan: 5 hingga 95%, non-kondensasi

  • Transportasi: 5 hingga 95%, non-kondensasi

Properti Mekanis

• Catatan: Penutup ujung kiri dan kanan X20 termasuk dalam pengiriman

• Pitch: 62.5+0.2 mm

Download

Dokumen Manual

X20 System User's Manual (PDF)

Panduan lengkap sistem X20 termasuk informasi pemasangan dan teknis.
