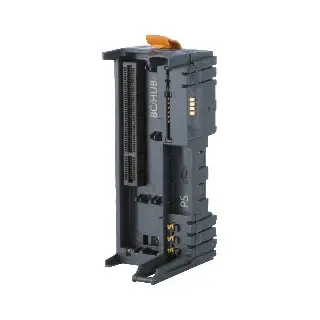

X20BB80

Informasi Dasar

Material Number: X20BB80

Deskripsi:

• Bus base

• Digunakan bersama modul berikut:

  • Modul dasar (BC, HB, dll.)

  • Modul catu daya

• Penutup ujung kiri dan kanan sudah termasuk dalam paket pengiriman.

Informasi Teknis

Deskripsi Singkat

• Bus module

• Bus base - Backplane untuk antarmuka fieldbus bus controller dan modul catu daya bus controller

Informasi Umum

• Konsumsi daya Bus: 0.25 W

• Internal I/O: -

• Daya tambahan oleh aktuator (resistif): -

Sertifikasi

• CE: Yes

• UKCA: Yes

• ATEX:

  • Zone 2, II 3G Ex nA nC IIA T5 Gc

  • IP20, Ta (lihat manual pengguna X20)

  • FTZÚ 09 ATEX 0083X

• UL:

  • cULus E115267

  • Peralatan kontrol industri

• HazLoc:

  • cCSAus 244665

  • Peralatan kontrol proses untuk area berbahaya

  • Class I, Division 2, Groups ABCD, T5

• DNV:

  • Temperatur: B (0 hingga 55°C)

  • Kelembapan: B (hingga 100%)

  • Getaran: B (4 g)

  • EMC: B (jembatan dan dek terbuka)

• CCS: Yes

• LR: ENV1

• KR: Yes

• ABS: Yes

• BV:

  • EC33B

  • Temperatur: 5 - 55°C

  • Getaran: 4 g

  • EMC: Bridge dan open deck

• KC: Yes

Catu Daya I/O

• Tegangan nominal: 24 VDC

• Beban kontak yang diizinkan: 10 A

Kondisi Operasi

• Orientasi pemasangan:

  • Horizontal: Yes

  • Vertikal: Yes

• Ketinggian pemasangan:

  • 0 – 2000 m: Tanpa batasan

  • 2000 m: Penurunan suhu lingkungan sebesar 0.5°C per 100 m

• Derajat perlindungan sesuai EN 60529: IP20

Kondisi Lingkungan

• Suhu Operasional:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Penyimpanan: -40 hingga 85°C

• Transportasi: -40 hingga 85°C

• Kelembapan relatif:

  • Operasional: 5 hingga 95%, non-kondensasi

  • Penyimpanan: 5 hingga 95%, non-kondensasi

  • Transportasi: 5 hingga 95%, non-kondensasi

Properti Mekanis

• Catatan: Penutup ujung kiri dan kanan X20 termasuk dalam pengiriman

• Pitch: 37.5+0.2 mm

Download

Automation Studio HW Upgrades

Berisi upgrade perangkat lunak untuk kompatibilitas hardware X20BB80 pada Automation Studio.

• EXE HW Upgrade V4.0 (versi 1.1.0.0 – 07/23/2021)

  → EXE HW Upgrade X20BB80

Certificates

Dokumen sertifikasi resmi dari badan regulasi terkait X20BB80 dan sistem X20.

• PDF 244665 CSA HazLoc CoC X20, X67 (2.0 – 02/16/2024)

  → Certificate HazLoc

• PDF ABS Certificate of Product Design Assessment - X20 IO Series (2.00 – 01/13/2025)

  → ABS Certificate

• PDF BV Type Approval Certificate - X20 (1.00 – 11/08/2022 - DE)

  → BV Certificate

• PDF CCS Type Approval Certificate - X20 (1.00 – 06/28/2024)

  → CCS Certificate

• PDF Compass Safe Distance Certificate - X20 (1.21 – 08/23/2021)

  → Compass Certificate

• PDF DNV Type Approval Certificate - X20 (11.0 – 02/27/2024)

  → DNV Certificate

• PDF E115267 UL CoC X20 (2.40 – 07/10/2023 - DE)

  → UL Certificate

• PDF EU Declaration ATEX X20 (2023-07 – 09/05/2023)

  → ATEX Declaration

• PDF EU Declaration of conformity PLC X20 (2021/10 – 11/08/2021)

  → EU Conformity PLC

• PDF FTZU 09 ATEX 0083X (3.00 – 10/12/2021)

  → ATEX Certificate

• PDF KR Type Approval Certificate MIL39390-AC003 (X20 System) (2.0 – 05/05/2025)

  → KR Certificate

• PDF Lloyds Register (X20 only)

  → Lloyds Register
