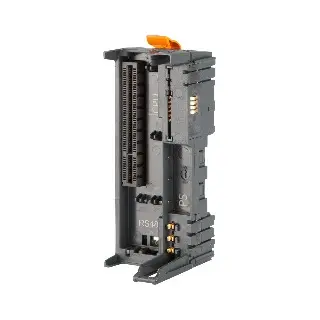

X20BB53

Informasi Dasar

• Material number: X20BB53

• Deskripsi:

  • Base untuk semua kontroler X20 Compact-S

  • Terdapat koneksi RS485

  • Resistor terminasi terintegrasi

  • Penutup sisi kiri dan kanan sudah termasuk dalam paket pengiriman

Bus base ini menjadi dasar pemasangan untuk semua kontroler X20 Compact-S.

Informasi Teknis

Deskripsi Singkat

• Modul bus: Backplane untuk PLC Compact-S dan modul catu daya Compact-S

• Antarmuka: 1x koneksi RS485

Informasi Umum

• B&R ID code: 0xF4D1

• Konsumsi daya bus: 0.55 W

• Sertifikasi: CE, UKCA

Catu Daya I/O

• Tegangan nominal: 24 VDC

• Beban kontak yang diizinkan: 10 A

Properti Elektrikal

• Isolasi listrik: Bus tidak diisolasi dari RS485

Kondisi Operasional

• Orientasi pemasangan: Horizontal dan Vertikal

• Ketinggian pemasangan:

  • 0 – 2000 m: tanpa batasan

  • 2000 m: turunkan suhu lingkungan sebesar 0.5°C tiap 100 m

• Derajat perlindungan: IP20 (EN 60529)

Kondisi Lingkungan

• Suhu operasi:

  • Horizontal: -25 hingga 60°C

  • Vertikal: -25 hingga 50°C

• Suhu penyimpanan dan transportasi: -40 hingga 85°C

• Kelembaban relatif: 5–95% (tanpa kondensasi)

Properti Mekanik

• Catatan: Penutup sisi kiri dan kanan X20 disertakan dalam paket

• Jarak antar modul (pitch): 37.5+0.2 mm

Berikut adalah bagian Download yang telah dirapikan dan siap digunakan pada product description Odoo:

Download

Automation Studio HW Upgrades

• EXE V4.11 HW Upgrade (X20BB53)

  Versi 1.0.1.0, rilis 13 Juni 2022

Certificates

• PDF EU Declaration ATEX X20

  Diterbitkan: 5 September 2023

• PDF EU Declaration of conformity PLC X20

  Diterbitkan: 8 November 2021

• PDF UK Declaration PLC X20

  Diterbitkan: 18 Januari 2024

Documentation

• PDF Data sheet X20BB53

  Versi 1.02, rilis 10 Februari 2025

E-CAD (Electro / EPLAN Templates)

• EXE Makro-/Artikeldaten 4.0.3 (X20BB53)

  Versi 4.0.3, rilis 13 Juni 2022

M-CAD (Mechanical Templates)

• ZIP 3D File DXF/STEP X20BB2x/5x/80

  Versi 1.00, rilis 10 Januari 2019
