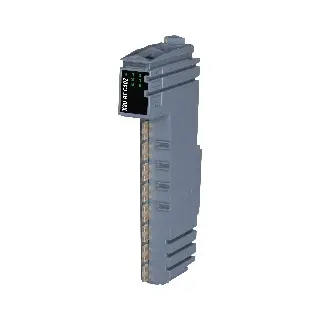

X20ATC402

X20ATC402

https://odoo.dwiparaya.com/web/image/product.template/1075/image_1920?unique=532955c

Informasi Dasar

Model: X20ATC402

Deskripsi:

Modul input suhu dengan 6 channel untuk sensor termokopel tipe J, K, N, S, B, R, E, C, dan T.

Modul ini mendukung kompensasi suhu terminal internal (melalui terminal X20TB1E dengan sensor PT1000 terintegrasi) serta eksternal (melalui terminal X20TB1F).

Fitur tambahan termasuk waktu filter dan resolusi yang dapat dikonfigurasi, serta pencatatan waktu pengukuran dengan NetTime.

Informasi Teknis

  • Jenis Modul: I/O Module – 6 channel input untuk termokopel

  • Resolusi konversi digital: 16-bit

  • Format output: Integer

  • Filter waktu: 1 hingga 200 ms (konfigurable)

  • Rentang pengukuran suhu sensor:

    • J: -210 hingga 1200°C

    • K: -270 hingga 1372°C

    • N: -270 hingga 1298°C

    • S: -50 hingga 1768°C

    • B: 0 hingga 1820°C

    • R: -50 hingga 1760°C

    • E: -270 hingga 997°C

    • C: 0 hingga 2310°C

    • T: -270 hingga 400°C

  • Akurasi pengukuran (pada 25°C):

    • Gain: ±0.04%

    • Offset (contoh):

      • J: ±0.06%

      • K: ±0.07%

      • B: ±0.15%

  • Kompensasi suhu terminal: Internal, eksternal, dan remote

  • Kisaran tegangan input: ±65.534 mV

  • Isolasi listrik: Channel terisolasi dari bus, tidak terisolasi antar channel

  • Pemasangan: Horizontal & vertikal

  • Kondisi operasi suhu:

    • Horizontal: -25 hingga 60°C

    • Vertikal: -25 hingga 50°C

  • Sertifikasi: CE, UKCA, ATEX Zone 2, UL/cULus, DNV, CCS, LR, KR, ABS, BV, KC

  • Kebutuhan daya:

    • Bus: 0.01 W

    • Internal I/O: 0.85 W

  • Dimensi pitch: 12.5 mm

  • Catatan tambahan:

    • Diperlukan pemesanan terpisah untuk terminal block X20TB1E (kompensasi internal/remote), X20TB1F (kompensasi eksternal), dan bus module X20BM11.

Download

Automation Studio HW Upgrades

Beberapa versi executable upgrade untuk modul X20ATC402.
