X20AT2402
Informasi Dasar

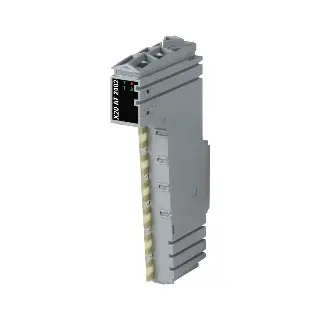

X20AT2402 – Modul Input Termokopel B&R
X20AT2402 adalah modul input suhu dari B&R yang menyediakan 2 input khusus untuk sensor suhu termokopel tipe J, K, N, S, B, dan R. Modul ini dirancang dengan kompensasi suhu terminal internal serta mendukung pengukuran nilai mentah secara langsung.
Modul ini kompatibel dengan terminal blok X20 6-pin dan juga dapat digunakan dengan terminal blok 12-pin jika dibutuhkan. Modul ini sangat cocok untuk aplikasi industri yang membutuhkan pengukuran suhu akurat pada berbagai jenis sensor dengan konfigurasi fleksibel.
Informasi Teknis
Jenis input: Termokopel
Tipe termokopel yang didukung: J (-210…1200°C), K (-270…1372°C), N (-270…1300°C), S (-50…1768°C), B (0…1820°C), R (-50…1664°C)
Jumlah input: 2 channel
Resolusi digital: 16-bit
Format output: INT
Filter waktu: Dapat dikonfigurasi antara 1 ms hingga 66,7 ms
Waktu konversi:
1 channel: 80,4 ms (50 Hz)
2 channel: 120,6 ms (50 Hz)
Kompensasi suhu terminal: Internal
Tegangan sinyal maksimal yang diizinkan: ±5 V
Akurasi penguatan: ±0,06%
Tegangan isolasi channel-bus: 500 Veff
Proteksi lingkungan: IP20
Sertifikasi: CE, UKCA, ATEX (Zone 2), UL, DNV, CCS, LR, KR, ABS, BV, KC
Kisaran suhu operasi:
Horizontal: 0 hingga 55°C
Vertikal: 0 hingga 50°C
Kelembaban relatif: 5 hingga 95% tanpa kondensasi
Konsumsi daya:
Bus: 0,01 W
Internal I/O: 0,72 W
Catatan pemasangan: Memerlukan terminal block X20TB06/X20TB12 dan bus module X20BM11 (dipesan terpisah)
Download
Automation Studio HW Upgrade - X20AT2402
Upgrade hardware module untuk digunakan di Automation Studio.
