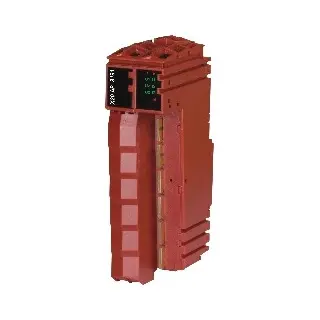

X20AP3131

X20AP3131 – Modul Monitoring Daya 3 Fasa

Informasi Dasar:

Modul X20AP3131 dari B&R adalah solusi power monitoring untuk sistem 1-fasa hingga 3-fasa. Modul ini mampu menghitung daya aktif, reaktif, dan semu baik secara individual per fasa maupun secara total. Selain itu, ia juga mengukur nilai RMS arus dan tegangan dengan presisi tinggi serta mendeteksi frekuensi dan harmonisa hingga urutan ke-31.

Dengan dukungan fungsi NetTime timestamp, modul ini memberikan cap waktu akurat dalam mikrodetik untuk setiap pengambilan data, ideal untuk aplikasi energi terbarukan, monitoring mesin, dan manajemen energi industri.

Informasi Teknis:

Jenis Modul: Pengukuran daya dan energi 3-fasa untuk transformator arus
Pengukuran:
- RMS tegangan dan arus (per fasa dan total)
- Daya aktif, reaktif, semu (per fasa dan total)
- Energi aktif, reaktif, dan semu
- Frekuensi: 45–65 Hz dengan resolusi 0.01 Hz
- Deteksi fasa dan arus netral
- Harmonik hingga urutan ke-31
Input Tegangan:
- 3 fasa
- Impedansi input: 1.68 MΩ
- Maks. antara fasa: 480 VAC
- Maks. fasa ke netral: 277 VAC
- Resolusi pengukuran: 10 mV
Input Arus:
- 4 input arus AC
- Arus nominal sekunder: 5 A
- Arus primer: hingga 65 A (konversi lebih besar via aplikasi)
- Resolusi: 1 mA (berdasarkan arus primer)
- Beban: 20 mΩ
Akurasi Pengukuran (Rev. ≥E0):
- Tegangan RMS: ±0.65%
- Arus RMS: ±0.70%
- Daya aktif/reaktif/semunya: ±0.85%
- Energi aktif total: ±0.45%
- Energi harmonik: ±0.85%
- Frekuensi & faktor daya: ±0.50%
Konsumsi Daya:
- Bus: 0.45–0.85 W tergantung revisi
- Disipasi daya tambahan modul: 2 W
Isolasi Listrik:
- Antara input dan bus: 5500 VDC
- Channel tidak terisolasi antar channel
Kondisi Operasional:
- Horizontal: -25 s/d 60°C
- Vertikal: -25 s/d 50°C
- Penyimpanan/Transportasi: -40 s/d 85°C
- Kelembaban: 5–95% RH (non-kondensasi)
- Derating diperlukan di atas 2000 m
Sertifikasi:
- CE, UKCA, ATEX Zone 2, UL, HazLoc, DNV, CCS, LR, KR, ABS, BV
- IP20
Kebutuhan Tambahan:
- Terminal blok: X20TB32
- Modul bus: X20BM32
