X20AI4222

Informasi Dasar

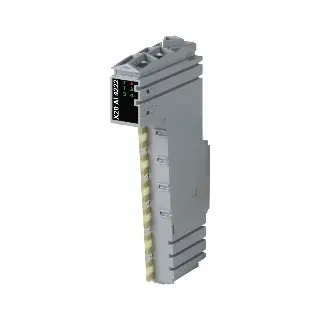

Modul X20AI4222 dari B&R merupakan modul I/O analog dengan 4 kanal input tegangan diferensial. Modul ini dirancang untuk membaca sinyal analog dalam rentang ±10 V dengan resolusi konversi digital sebesar 13-bit (termasuk bit tanda). Ideal untuk aplikasi industri yang membutuhkan kecepatan akuisisi data sedang dan tetap menjaga akurasi dalam pembacaan sinyal analog.

Fitur Utama:

• 4 input analog diferensial ±10 V

• Resolusi 13-bit (12-bit + sign)

• Waktu konversi cepat 400 µs untuk semua kanal

• Filter low-pass orde ke-3 (1 kHz)

• Daya internal rendah: hanya 1.1 W

• Perlindungan terhadap sambungan dengan tegangan suplai

• Cocok digunakan di lingkungan industri berat

Informasi Teknis

Spesifikasi Input Analog:

• Jumlah kanal: 4

• Tipe sinyal: ±10 V

• Jenis input: Diferensial

• Resolusi digital: ±12-bit (INT)

• Impedansi input: 20 MΩ

• Waktu konversi: 400 µs untuk semua input

• Format output digital: 0x8001 – 0x7FFF, 1 LSB = 2.441 mV

• Toleransi sinyal input maksimum: ±30 V

• Proteksi input: Ya

• Prosedur konversi: SAR (Successive Approximation Register)

• Filter input: Third-order low-pass, cutoff 1 kHz

Akurasi dan Stabilitas:

• Galat maksimum gain: 0.08%

• Offset: 0.015%

• Drift gain: 0.006%/°C

• Drift offset: 0.002%/°C

• Nonlinieritas: < 0.025%

• Rejection common-mode (DC/50 Hz): 70 dB

• Crosstalk antar kanal: -70 dB

• Rentang common-mode: ±12 V

Spesifikasi Listrik:

• Isolasi: Kanal terisolasi dari bus (tidak antar kanal)

• Tegangan isolasi: 500 Veff

• Konsumsi daya:

  • Bus: 0.01 W

  • Internal I/O: 1.1 W

Kondisi Operasional:

• Orientasi pemasangan: Horizontal dan Vertikal

• Suhu operasi:

  • Horizontal: -25°C hingga 60°C

  • Vertikal: -25°C hingga 50°C

• Suhu penyimpanan dan transportasi: -40°C hingga 85°C

• Kelembaban relatif: 5–95%, non-kondensasi

• Derating: pengurangan suhu 0.5°C tiap 100 m di atas 2000 m

• Perlindungan: IP20 (EN 60529)

Persyaratan Instalasi:

• Terminal block: X20TB12 (dipesan terpisah)

• Bus module: X20BM11 (dipesan terpisah)

• Pitch konektor: 12.5+0.2 mm

Sertifikasi:

• CE, UKCA, ATEX Zone 2, UL/cULus, HazLoc Class I Div 2, DNV, CCS, KR, ABS, BV, LR

Download

Dokumen Panduan

• X20 System User´s Manual (PDF)

  Manual pengguna sistem X20, mencakup pemasangan, konfigurasi, dan referensi teknis umum sistem I/O modular X20.

Silakan gunakan dokumen ini sebagai referensi teknis dan panduan instalasi untuk X20AI4222.
