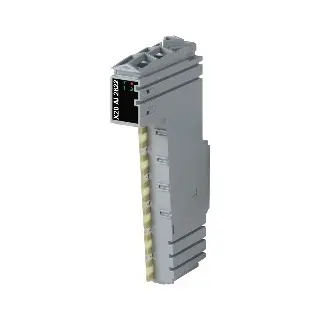

X20AI2622

X20AI2622

https://odoo.dwiparaya.com/web/image/product.template/1128/image_1920?unique=aad5e4e

Informasi Dasar

Model: X20AI2622

Modul analog input dari B&R ini memiliki 2 kanal input yang dapat menerima sinyal arus atau tegangan. Resolusi konversi digital adalah 13-bit (termasuk tanda). Pengguna dapat memilih antara mode input tegangan ±10 V atau arus 0–20 mA / 4–20 mA dengan memilih koneksi terminal yang sesuai. Modul ini kompatibel dengan terminal block 6-pin dan dapat juga digunakan dengan terminal block 12-pin.

Fitur utama:

  • 2 input analog diferensial

  • Rentang input: ±10 V atau 0–20 mA / 4–20 mA

  • Resolusi digital: 13-bit (INT signed)

  • Perlindungan input terhadap wiring dengan supply voltage

  • Konversi cepat: 300 μs untuk semua input

Informasi Teknis

  • Jenis Input: Diferensial

  • Rentang Tegangan: ±10 V

  • Rentang Arus: 0–20 mA atau 4–20 mA

  • Resolusi Konversi:

    • Tegangan: ±12-bit (2.441 mV/LSB)

    • Arus: 12-bit (4.883 µA/LSB)

  • Waktu Konversi: 300 μs total

  • Format Output: INT

  • Impedansi Input:

    • Tegangan: 20 MΩ

    • Arus: <400 Ω

  • Filter Input: Low-pass orde ketiga, 1 kHz

  • Prosedur Konversi: SAR

  • Akurasi Maksimum:

    • Tegangan: Gain 0.08%, Offset 0.015%

    • Arus: Gain 0.08–0.1%, Offset 0.03–0.16%

  • Drift Suhu Maksimum:

    • Tegangan: Gain 0.006%/°C, Offset 0.002%/°C

    • Arus: Gain 0.009–0.0113%/°C, Offset 0.004–0.005%/°C

  • Rejection Mode Umum: DC & 50 Hz: 70 dB

  • Isolasi Listrik:

    • Kanal terisolasi dari bus

    • Kanal tidak terisolasi antar kanal

    • Tegangan isolasi ke bus: 500 Veff

  • Kondisi Operasional:

    • Horisontal: -25 hingga 60°C

    • Vertikal: -25 hingga 50°C

    • Kelembaban: 5–95%, non-kondensasi

    • Ketinggian: tanpa batas hingga 2000 m

  • Perlindungan IP: IP20

  • Sertifikasi: CE, UKCA, ATEX, UL (cULus), HazLoc (cCSAus), DNV, CCS, LR, KR, ABS, BV, KC

  • Kebutuhan Tambahan:

    • X20TB06 atau X20TB12 (terminal block)

    • X20BM11 (bus module)

Download

Automation Studio HW Upgrade (EXE)

Digunakan untuk upgrade dukungan hardware X20AI2622 di Automation Studio.

Certificates

Berisi sertifikasi keamanan dan kelautan untuk produk seri X20 termasuk X20AI2622.
