X20AI2438

X20AI2438

https://odoo.dwiparaya.com/web/image/product.template/1127/image_1920?unique=5af8882

Informasi Dasar

Model: X20AI2438

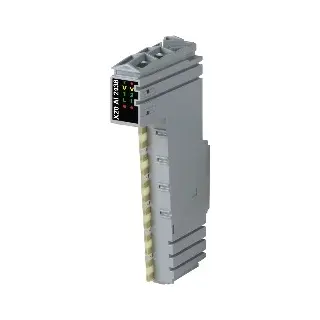

Modul ini merupakan I/O analog dari B&R dengan dua input arus analog (4–20 mA atau 0–25 mA) yang dapat dikonfigurasi melalui perangkat lunak. Modul ini mendukung protokol HART untuk transfer data, konfigurasi parameter, dan diagnostik. Setiap input arus memiliki suplai sensor terpisah dan terisolasi. Resolusi konversi digital mencapai 16-bit, serta menyediakan fitur timestamp NetTime.

Fitur utama:

  • 2 input arus analog terisolasi

  • Protokol HART terintegrasi

  • Rentang input: 4–20 mA atau 0–25 mA

  • Resolusi 16-bit

  • Suplai sensor terisolasi

  • NetTime timestamp

  • Komunikasi HART untuk parameter dan diagnostik

Informasi Teknis

  • Tipe Input: Diferensial

  • Resolusi Konversi: 16-bit

  • Laju Output Data:

    • Dengan HART: 4.7–10 sampel/detik

    • Analog biasa: 4.7–100 sampel/detik

  • Format Output: INT

    • 4–20 mA: 1 LSB = 488.281 nA

    • 0–25 mA: 1 LSB = 762.939 nA

  • Perlindungan Input: Hingga 30 VDC, dengan proteksi polaritas terbalik

  • Deteksi Open-circuit: Ya, melalui perangkat lunak

  • Kisaran Mode Umum: 0–7 V

  • Nonlinearitas: <0.003%

  • Filter Input:

    • Hardware: Low-pass 100 Hz

    • Software: Sinc⁴

  • Prosedur Konversi: Sigma-delta

  • Tegangan Uji Isolasi: 1000 VAC antar kanal dan terhadap ground

  • Catu Daya Sensor:

    • Tegangan nominal: 25 V ±2%

    • Arus maksimum: 30 mA/channel

    • Arus hubung singkat maks: 60 mA

    • Perlindungan hubung singkat: Ya (kontinu)

  • HART:

    • Kecepatan transfer: 1200 bit/s

    • Multi-drop: Hingga 15 node

    • Operasi burst: Didukung

    • Amplitudo Transmisi: 400–600 mVpp

    • Amplitudo Penerimaan: 120–800 mVpp

  • Kondisi Operasional:

    • Orientasi: Horisontal & vertikal

    • Suhu operasi: -25°C hingga 60°C (horisontal), -25°C hingga 50°C (vertikal)

    • Kelembaban relatif: 5–95% (tanpa kondensasi)

    • Perlindungan: IP20

  • Sertifikasi:

    CE, UKCA, ATEX (Zone 2), UL, DNV, CCS, LR, KR, ABS, BV, KC

  • Kebutuhan Aksesori:

    • X20TB12 (terminal block)

    • X20BM11 (bus module)

Download

Automation Studio HW Upgrade (EXE)

Digunakan untuk update hardware X20AI2438 pada Automation Studio

Certificates

Dokumen sertifikasi untuk standar keselamatan dan sertifikasi kelautan
