X20AI1744-3
Informasi Dasar

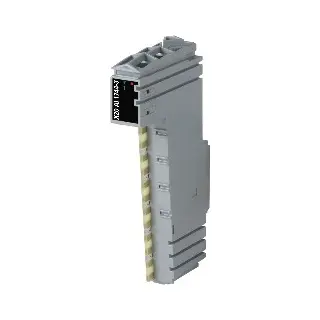

X20AI1744-3 – Modul Input Strain Gauge B&R
X20AI1744-3 adalah modul I/O dari B&R dengan 1 input strain gauge full-bridge, yang mendukung koneksi 4-wire maupun 6-wire. Modul ini mampu memberikan kompensasi terhadap ketidakpastian absolut dalam sistem pengukuran seperti toleransi komponen, tegangan jembatan efektif, dan offset titik nol, sehingga presisi pengukuran hanya dipengaruhi oleh suhu operasi.
Modul ini sangat cocok digunakan untuk aplikasi pengukuran presisi tinggi, seperti pada sistem penimbangan atau pengukuran tekanan berbasis strain gauge.
Informasi Teknis
Deskripsi Singkat:
Modul I/O dengan 1 input strain gauge full-bridge
Informasi Umum:
B&R ID code: 0xA4EF
Indikator status: Status kanal, status operasi, status modul
Diagnostik: Status run/error, open circuit, dan input error tersedia melalui LED dan software
Konsumsi daya: Bus 0.01 W, internal I/O 0.5 W
Disipasi daya tambahan: Hingga +0.36 W (tergantung strain gauge)
Sertifikasi: CE, UKCA, ATEX Zone 2, UL (cULus), HazLoc (cCSAus), KC
Strain Gauge Full-Bridge:
Faktor strain gauge: 2–256 mV/V (dikonfigurasi via software)
Jenis koneksi: 4 atau 6 kabel
Tipe input: Diferensial
Resolusi konverter digital: 24-bit
Kecepatan output data: 0.1 Hz – 7500 Hz
Filter input: Cutoff 5 Hz, Order 3, Slope 60 dB
ADC: Sigma-delta
Rentang sensor: 85–5000 Ohm
Tegangan common-mode: 0–3 VDC
Proteksi input: RC
Isolasi input ke bus: 500 Veff
Output digital saat error:
Kabel supply putus → mendekati 0
Sensor putus → mendekati nilai akhir positif/negatif
Rentang nilai valid: 0xFF800001 hingga 0x007FFFFF
Supply Strain Gauge:
Tegangan: 5.5 VDC, max. 65 mA
Proteksi: Tahan hubung singkat dan beban lebih
Penurunan tegangan max: 0.2 VDC (pada 65 mA, 25°C)
Kuantisasi (LSB 16-bit vs 24-bit):
Misalnya pada 8 mV/V:
16-bit: 1.343 µV
24-bit: 5.25 nV
Akurasi:
Max. drift gain: 12 ppm/°C
Max. offset drift: 2 ppm/°C
Nonlinearitas: <10 ppm
Sifat Kelistrikan:
Isolasi antara input analog dan bus
Tidak terisolasi dari catu daya I/O
Kondisi Operasi:
Orientasi pemasangan: Horizontal & Vertikal
Ketinggian:
0–2000 m: tanpa batasan
2000 m: kurangi suhu 0.5°C tiap 100 m
Proteksi IP: IP20
Kondisi Lingkungan:
Suhu:
Operasi: -25 hingga 60°C (horizontal), -25 hingga 50°C (vertikal)
Penyimpanan/Transport: -40 hingga 85°C
Kelembaban relatif: 5–95% (non-kondensasi)
Sifat Mekanis:
Perlu dipesan terpisah:
Terminal block X20TB12
Bus module X20BM11
Pitch: 12.5⁺⁰·² mm
Download
Automation Studio HW Upgrade (X20AI1744-3)
Berisi installer peningkatan perangkat keras (HW Upgrade) untuk modul X20AI1744-3 yang digunakan dalam B&R Automation Studio.
V2.7 HW Upgrade – EXE X20AI1744-3 (v1.6.4.0 - 04/25/2019, 4 MB)
V3.0 HW Upgrade – EXE X20AI1744-3 (v1.6.4.0 - 04/25/2019, 7 MB)
V4.0 HW Upgrade – EXE X20AI1744-3 (v1.8.0.0 - 07/23/2021, 3 MB)
