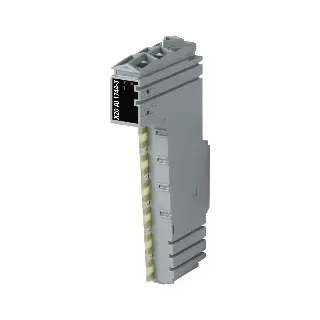

X20AI1744

Informasi Dasar

Model: X20AI1744

X20AI1744 adalah modul I/O dari B&R yang memiliki satu input strain gauge full-bridge. Modul ini mendukung koneksi 4-wire dan 6-wire dan didesain untuk akurasi tinggi dengan kompensasi sistem internal. Kompensasi ini menghilangkan ketidakpastian absolut seperti toleransi komponen, tegangan jembatan, atau offset titik nol. Tingkat akurasi hanya dipengaruhi oleh perubahan suhu lingkungan.

Fitur Utama:

• Input: 1 full-bridge strain gauge

• Resolusi konversi: 24-bit

• Output data: 0.1 hingga 7.5 kHz

• Mode khusus: mode sinkron dan multiple sampling

• Kompatibel dengan strain gauge 85–5000 Ω

• Tegangan suplai strain gauge: 5.5 VDC, max 65 mA

• Filter input: cutoff 5 kHz, order 3, slope 60 dB

• Isolasi listrik antara bus dan input analog

• Dimensi pitch: 12.5 mm

• Perlindungan: RC input protection

• Diagnostik dan indikator LED

• Disertifikasi untuk CE, UKCA, ATEX, UL/cULus, HazLoc, dan KC

Informasi Teknis

1. Deskripsi Singkat:

• Modul I/O: 1 input full-bridge strain gauge

2. Informasi Umum:

• B&R ID: 0x1CDE

• Indikator status: status kanal, status operasi, status modul

• Diagnostik: deteksi error modul, rangkaian terbuka, dan input

• Konsumsi daya:

  • Bus: 0.01 W

  • Internal I/O: 0.5 W

  • Tambahan karena aktuator: max. +0.36 W

3. Input Strain Gauge Full-Bridge:

• Faktor: 2–256 mV/V

• Koneksi: 4-wire / 6-wire

• Tipe input: diferensial

• Output digital: nilai valid antara -8.388.607 hingga +8.388.607

• Resolusi LSB (24-bit):

  • 2 mV/V → 1.31 nV

  • 256 mV/V → 167.85 nV

• Drift gain max: 12 ppm/°C

• Drift offset max: 2 ppm/°C

• Nonlinieritas: <10 ppm

• ADC: sigma-delta

• Tegangan input umum: 0–3 VDC

4. Properti Listrik:

• Isolasi: antara bus dan input analog

5. Kondisi Operasional:

• Orientasi pemasangan: horizontal dan vertikal

• Elevasi:

  • ≤2000 m: tanpa batas

  • 2000 m: penurunan suhu 0.5°C per 100 m

• Proteksi: IP20

6. Kondisi Lingkungan:

• Suhu kerja:

  • Horizontal: -25 sampai 60°C

  • Vertikal: -25 sampai 50°C

• Suhu penyimpanan/transportasi: -40 sampai 85°C

• Kelembapan relatif: 5–95% (non-kondensasi)

7. Properti Mekanis:

• Catatan: butuh terminal X20TB12 dan bus module X20BM11

• Pitch: 12.5 mm

Download

Automation Studio HW Upgrade

Berisi file instalasi untuk upgrade hardware di Automation Studio untuk modul X20AI1744.

• EXE V2.7 HW Upgrade (X20AI1744) – 1.8.4.0 (04/25/2019) – 4 MB

• EXE V3.0 HW Upgrade (X20AI1744) – 1.8.4.0 (04/25/2019) – 7 MB

• EXE V4.0 HW Upgrade (X20AI1744) – 1.10.0.0 (07/23/2021) – 3 MB

Certificates

• PDF E115267 UL CoC X20 – 2.40 (07/10/2023) – 1 MB

• PDF EU Declaration ATEX X20 – 2023-07 (09/05/2023) – 218 KB

• PDF EU Declaration of Conformity PLC X20 – 2021/10 (11/08/2021) – 169 KB

• PDF FTZU 09 ATEX 0083X – 3.00 (10/12/2021) – 771 KB

• PDF UK Declaration PLC X20 – 2024-01 (01/18/2024) – 151 KB

• PDF X20, X67 KC Certificates – 1.00 (10/08/2020) – 6 MB

Documentation

• PDF Data Sheet X20AI1744 – 4.29 (08/03/2022) – 2 MB
