8V1640.001-2

Informasi Dasar

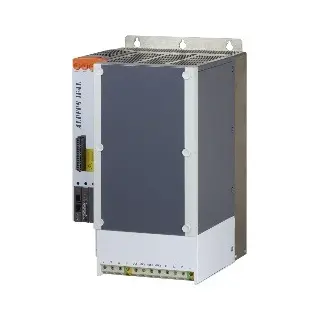

ACOPOS Servo Drive 8V1640.001-2

ACOPOS servo drive ini dirancang dengan desain modular menggunakan plug-in modules, lengkap dengan line filter terintegrasi, resistor rem internal atau eksternal, serta fungsi penguncian ulang elektronik untuk keamanan. PCB-nya dilapisi sebagian (coated) guna meningkatkan ketahanan terhadap pengaruh lingkungan.

Spesifikasi daya: 3x 400–480 V, 64 A, 32 kW.

Fitur Utama:

• Desain mekanis modular

• Filter garis terintegrasi

• Resistor rem internal/eksternal

• Fungsi safe restart interlock

• PCB coated (8Vxxxx.001-2)

Informasi Teknis

Kode Produk & Umum

• Material number: 8V1640.001-2

• B&R ID code: 0xA09C

• Slots modul: 4

• Sertifikasi: CE, UKCA, UL (cULus E225616), KC, Functional Safety

Koneksi Jaringan

• Tegangan masuk: 3x 400–480 VAC ±10%

• Frekuensi: 50 / 60 Hz ±4%

• Beban terpasang: Maks. 54 kVA

• Arus masuk (400V): 26 A

• Interval pengaktifan: >10 s

• Rugi daya nominal: ±1600 W

Koneksi DC Bus

• Kapasitansi: 3300 µF

Catu Daya 24 VDC

• Tegangan masuk: 24 VDC (+25% / -20%)

• Kapasitansi masuk: 32.800 µF

• Arus konsumsi tanpa tegangan utama: Max. 4.6 A + 1.4*(arus rem motor + output 24 VDC)

• Tegangan hidup DC bus: 455 VDC

Output 24 VDC

• Tegangan output:

  • Dengan tegangan utama: 22–24 VDC

  • Tanpa tegangan utama: 16.7–30 VDC

• Arus output maksimum: 0.5 A

Koneksi Motor

• Jumlah koneksi: 1

• Arus kontinyu: 64 Aeff

• Arus puncak: 200 Aeff

• Frekuensi switching nominal: 10 kHz

• Panjang kabel maksimum motor: 25 m

• Perlindungan: overload, short-circuit, dan ground fault

• Frekuensi output maksimum: 598 Hz

Rem Motor

• Arus maksimum: 3 A

• Ambang deteksi terbuka: ±210 mA

• Switching cycle: ±80.000 kali

Resistor Rem

• Daya puncak internal/eksternal: 7 / 250 kW

• Daya kontinu internal/eksternal: 0.2 / 24 kW

• Resistansi minimum eksternal: 2.5 Ω

• Fuse internal: 30 A

Input Limit & Referensi

• Jumlah: 3 input

• Tegangan: 24 VDC nominal (maks. 30 VDC)

• Arus input: ±4 mA

• Delay switching: max. 2.0 ms

Input Enable

• Jumlah: 1

• Tegangan: 24 VDC nominal (maks. 30 VDC)

• Arus input: ±30 mA

• Delay:

  • ON: max. 100 µs

  • OFF: max. 2.0 ms

Input Trigger

• Jumlah: 2

• Tegangan: 24 VDC nominal (maks. 30 VDC)

• Arus input: ±10 mA

• Delay (edge): ±52–53 µs

Properti Elektrikal

• Kapasitansi discharge: 5.4 µF

• Efisiensi energi IE2 (10–90% beban): 0.9–2.3%

• Standby losses: 32 W

Kondisi Operasi

• Orientasi pemasangan: Vertikal tergantung, horizontal menghadap atas

• Elevasi: 0–500 m nominal, hingga 2000 m maksimum

• Proteksi lingkungan: IP20

• Kategori tegangan lebih: II

• Derajat polusi: 2

Kondisi Lingkungan

• Suhu operasi: 5–40°C nominal (maks. 55°C)

• Suhu penyimpanan: -25 hingga 55°C

• Suhu transportasi: -25 hingga 70°C

• Kelembapan relatif: Operasi 5–85%, penyimpanan & transportasi hingga 95%

Dimensi Fisik

• Ukuran: 276 mm (W) x 460 mm (H) x 295 mm (D)

• Berat: 24.1 kg

Download

Automation Studio HW Upgrade

Berisi file executable (.exe) untuk upgrade hardware Automation Studio yang kompatibel dengan ACOPOS 8V1640.001-2.

• V4.0 HW Upgrade (8V1640.001-2) – EXE 2.3.0.0 (09/18/2018)

• V4.0 HW Upgrade (8V1640.001-2) – EXE 2.2.0.0 (09/01/2017)

• V6.0 HW Upgrade (8V1640.001-2) – EXE 2.3.0.1 (09/30/2024)

Certificates

Berisi dokumen PDF dan ZIP untuk sertifikasi produk sesuai regulasi internasional.

• ACOPOS KC Certificates – ZIP 601 KB (04/03/2019)

• E225616 UL Certificate of Compliance ACOPOS – PDF 242 KB (09/11/2019)

• EU Declaration FS Servos ACOPOS – PDF 678 KB (02/08/2024)

• EU Declaration Servos ACOPOS – PDF 609 KB (02/08/2024)

• TÜV Certificate – Safe Pulse Disabling – ZIP 475 KB (06/03/2025)

• UK Declaration FS Servos ACOPOS – PDF 89 KB (09/01/2022)

• UK Declaration Servos ACOPOS – PDF 109 KB (09/08/2022)

Documentation

Dokumen panduan penggunaan dan datasheet ACOPOS 8V1640.001-2.

• ACOPOS User’s Manual – PDF 54 MB (05/23/2022)

• Datasheet 8V1640.00-2 – PDF 4 MB (07/05/2021)

• Datasheet 8V1640.001-2 – PDF 4 MB (07/05/2021)
