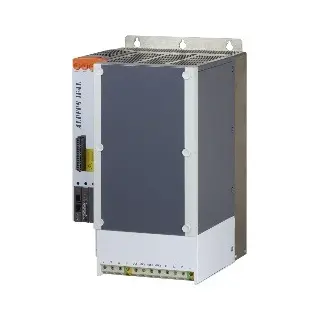

ACOPOS Servo Drive 8V1640.00-2
Informasi Dasar
ACOPOS Servo Drive ini dirancang dengan desain mekanik modular menggunakan plug-in modules, dilengkapi dengan line filter terintegrasi, resistor rem internal atau eksternal opsional, serta fitur electronic safe restart inhibit.
Spesifikasi utama:
Tegangan: 3x 400–480 VAC ±10%
Arus: 64 A
Daya: 32 kW
Filter line dan resistor rem terintegrasi
Kapasitas power DC bus internal
Fungsi penguncian aman saat restart
Informasi Teknis
Informasi Umum:
Kode B&R: 0x12C9
Slot modul: 4
Sertifikasi: CE, UKCA, UL (cULus E225616), KC, Functional Safety
Koneksi Jaringan:
Konfigurasi: TT, TN
Tegangan masuk: 3x 400–480 VAC ±10%
Frekuensi: 50/60 Hz ±4%
Daya terpasang: Maks. 54 kVA
Inrush current: 26 A
Dissipasi daya: ~1600 W
Koneksi DC Bus:
Kapasitansi: 3300 µF
Catu Daya 24 VDC:
Input: 24 VDC (+25% / -20%)
Kapasitansi input: 32.800 µF
Konsumsi saat tidak ada tegangan utama: maks. 4.6 A + beban tambahan
Output 24 VDC:
Saat tegangan utama aktif: 22–24 VDC
Saat tidak aktif: 16.7–30 VDC
Arus output: Maks. 0.5 A
Koneksi Motor:
Jumlah motor: 1
Arus kontinu: 64 A_eff
Arus puncak: 200 A_eff
Frekuensi switching: 5 / 10 / 20 kHz (nominal: 10 kHz)
Panjang kabel motor maksimal: 25 m
Rem Motor:
Ambang arus monitoring open-circuit: ~210 mA
Arus maksimum: 3 A
Siklus switching maksimal: ±80.000
Resistor Rem:
Daya puncak int./ext.: 7 / 250 kW
Daya kontinu int./ext.: 0.2 / 24 kW
Resistansi minimal eksternal: 2.5 Ω
Fuse internal: 30 A (fast-acting)
Input Limit & Referensi:
Jumlah: 3
Tegangan input nominal: 24 VDC
Threshold LOW/HIGH: <5 V / >15 V
Waktu switching: Maks. 2 ms
Input Enable:
Jumlah: 1
Tegangan nominal: 24 VDC
Arus nominal: ~30 mA
Delay switching: max. 100 µs ON, max. 2 ms OFF
Input Trigger:
Jumlah: 2
Tegangan nominal: 24 VDC
Arus nominal: ~10 mA
Delay: 52 µs naik, 53 µs turun
Properti Elektrikal:
Kapasitansi discharge: 5.4 µF
Losses IE2 (efisiensi): 0.9–2.3% tergantung beban
Konsumsi daya standby: 32 W
Kondisi Operasional:
Orientasi: Vertikal / Horizontal menghadap atas
Elevasi: hingga 2000 m
Perlindungan: IP20
Kondisi Lingkungan:
Suhu operasi: 5–40°C (maks. 55°C)
Penyimpanan: -25 sampai 55°C
Kelembaban: operasi 5–85%, penyimpanan/transport 5–95%
Dimensi dan Berat:
Ukuran (L x T x D): 276 x 460 x 295 mm
Berat: 24.1 kg
Download
Automation Studio HW Upgrades
Berisi file upgrade hardware untuk penggunaan ACOPOS 8V1640.00-2 pada Automation Studio.
Certificates
Sertifikat kepatuhan dan keselamatan untuk perangkat ACOPOS.
Documentation
Dokumen teknis dan panduan penggunaan produk.
