8V1320.001-2
Informasi Dasar

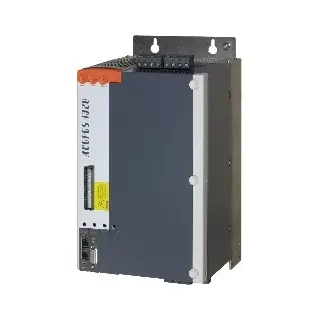

ACOPOS Servo Drive 8V1320.001-2
ACOPOS servo drive dari B&R dengan desain modular dan fitur lengkap termasuk:
Desain mekanis modular menggunakan plug-in modules
Dilengkapi line filter terintegrasi
Dilengkapi resistor rem internal atau eksternal (opsional)
Semua koneksi menggunakan plug-in connector
Dilengkapi interlock restart elektronik (safe restart)
PCB dilapisi sebagian (coated) untuk ketahanan lingkungan
Cocok untuk tegangan 3x 400–480 V, 34 A, 16 kW
Spesifikasi Teknis
Informasi Umum
Nomor material: 8V1320.001-2
B&R ID Code: 0xA001
Slot modul: 4
Sertifikasi: CE, UKCA, KC, UL (cULus E225616), Functional safety
Catatan: Varian dengan papan sirkuit tercetak berlapis sebagian
Koneksi Listrik Utama (Mains)
Konfigurasi jaringan: TT, TN
Tegangan input: 3x 400–480 VAC ±10%
Frekuensi: 50/60 Hz ±4%
Daya terpasang maksimum: 30 kVA
Arus inrush: 13 A
Filter line terintegrasi (EN 61800-3 C3): Ya
Daya hilang nominal tanpa braking resistor: ±800 W
Koneksi DC Bus
Kapasitansi: 1645 µF
Power Supply 24 VDC
Tegangan masuk: 24 VDC (+25% / -20%)
Kapasitansi input: 40.000 µF
Konsumsi arus tanpa tegangan input utama: maks. 2.8 A + beban rem + output
Tegangan aktifkan DC bus: 455 VDC
Output 24 VDC
Tegangan output:
Saat input utama aktif: 22–24 VDC
Saat input utama tidak aktif: 16.7–30 VDC
Arus output maksimum: 0.5 A
Koneksi Motor
Jumlah motor: 1
Arus kontinu: 34 Aeff
Arus puncak: 80 Aeff
Frekuensi switching: 5 / 10 / 20 kHz (nominal 10 kHz)
Panjang kabel motor maksimum: 25 m
Perlindungan: Overload, short-circuit, ground fault
Output frekuensi maksimal: 598 Hz
Rem Motor (Motor Holding Brake)
Ambang respon deteksi sirkuit terbuka: ±250 mA
Arus output maksimum: 1.5 A
Siklus switching: Tak terbatas (kontrol elektronik)
Braking Resistor
Daya puncak internal/eksternal: 14 / 40 kW
Daya kontinu internal/eksternal: 0.4 / 8 kW
Resistansi minimal: 15 Ω
Fuse internal: 12 A fast-acting
Input Limit & Referensi
Jumlah: 3
Tegangan input nominal: 24 VDC
Tegangan maksimum: 30 VDC
Threshold: <5 V (low), >15 V (high)
Isolasi: Input ke ACOPOS: Ya
Input Enable
Jumlah: 1
Tegangan input nominal: 24 VDC
Threshold: <5 V (low), >15 V (high)
Arus input: ±30 mA
Waktu switching:
Enable ON: ≤100 µs
Enable OFF: ≤2.0 ms
Input Trigger
Jumlah: 2
Tegangan input nominal: 24 VDC
Switching delay:
Rising edge: 52 µs ±0.5 µs
Falling edge: 53 µs ±0.5 µs
Karakteristik Elektrikal
Kapasitansi discharge: 3.1 µF
Loss IE2:
1% hingga 2.8% tergantung kombinasi load dan frekuensi
Konsumsi daya standby: 31.8 W
Kondisi Operasi
Orientasi pemasangan: Vertikal gantung / Horizontal menghadap atas
Elevasi pemasangan: 0–2000 m
Proteksi: IP20
Suhu operasi: 5–40°C (maks 55°C dengan derating)
Suhu penyimpanan: -25–55°C
Kelembaban: 5–95%
Dimensi Mekanis
Lebar: 200 mm
Tinggi: 375 mm
Kedalaman: 234 mm
Berat: 10.6 kg
