8V1320.00-2

Informasi Dasar

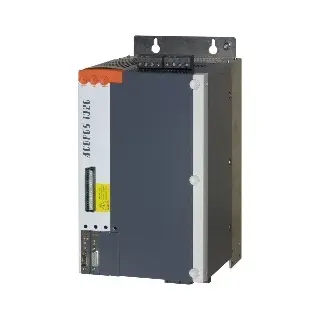

Produk: ACOPOS Servo Drive

Model: 8V1320.00-2

Brand: B&R

Kategori: Motion Control Indonesia, Acopos Indonesia

Deskripsi Singkat:

ACOPOS servo drive 3x400-480 V, 34 A, 16 kW dari B&R menawarkan desain modular dengan sistem konektor plug-in, filter jalur terintegrasi, resistor rem internal/eksternal, serta pengamanan restart elektronik. Sangat cocok untuk aplikasi presisi tinggi dalam industri otomasi dan robotik.

Informasi Teknis

• Tegangan Masukan: 3x 400–480 VAC ±10%, 50/60 Hz

• Daya Terpasang Maksimum: 30 kVA

• Arus Kontinu: 34 A

• Arus Puncak: 80 A

• Daya Output: 16 kW

• Kapasitas Bus DC: 1645 µF

• Frekuensi Switching: 5/10/20 kHz

• Filter Listrik: Terintegrasi (EN 61800-3, kategori C3)

• Efisiensi Energi: IE2 dengan kerugian 1%–2.8% tergantung pada beban

• Braking Resistor: Internal 0.4 kW / Eksternal 8 kW (maks 40 kW puncak)

• Output 24 VDC: 0.5 A (22–24 V jika tegangan utama aktif, 16.7–30 V jika tidak)

• Koneksi Motor: 1 koneksi dengan panjang kabel maksimum 25 m

• Input Enable dan Trigger: Tersedia dengan isolasi dan toleransi tegangan ±38 V

• Proteksi:

  • Overload

  • Short-circuit dan ground fault

  • Safe restart inhibit

• Dimensi: 200 mm (W) x 375 mm (H) x 234 mm (D)

• Berat: 10.6 kg

• Sertifikasi: CE, UKCA, UL (cULus E225616), KC

• Derajat Perlindungan: IP20

• Orientasi Pemasangan: Vertikal tergantung atau horisontal menghadap atas

• Suhu Operasional: 5°C – 55°C

• Ketinggian Operasi: Hingga 2000 m (dengan penyesuaian arus)

Download

Automation Studio HW Upgrade

• V3.0 HW Upgrade (8V1320.00-2) – EXE 1.0.0.2 (392 KB)

• V4.0 HW Upgrade (8V1320.00-2) – EXE 2.3.0.0 (285 KB)

• V6.0 HW Upgrade (8V1320.00-2) – EXE 2.3.0.1 (635 KB)

Certificates

• ACOPOS KC certificates – ZIP 1.00 (601 KB)

• E225616 UL Certificate of Compliance ACOPOS – PDF 1.1 (242 KB)

• EU Declaration FS Servos ACOPOS – PDF 2024-02 (678 KB)

• EU Declaration Servos ACOPOS – PDF 2024-02 (609 KB)

• TÜV Certificate – Function “Safe Pulse Disabling” – ZIP 1.50 EN (475 KB)

• UK Declaration FS Servos ACOPOS – PDF 2022-07 (89 KB)

• UK Declaration Servos ACOPOS – PDF 2022-09 (109 KB)

Documentation

• PDF ACOPOS User’s Manual – 2.10 (05/23/2022) (54 MB)

• PDF Datasheet 8V1180.00-2 – 1.7 (07/05/2021) (2 MB)

Group Kategori:

• HW Upgrade

  File upgrade Automation Studio untuk hardware 8V1320.00-2.

• Certificates

  Sertifikat KC, UL, TÜV, dan deklarasi kesesuaian UE/UK untuk memenuhi standar keselamatan dan kualitas.

• Documentation

  Manual penggunaan dan datasheet teknis pendukung ACOPOS series.
