8V128M.001-2

Informasi Dasar

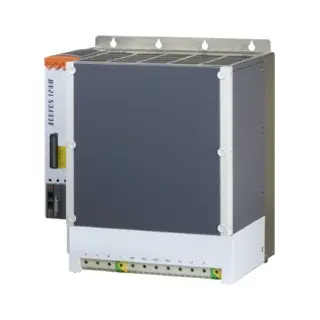

ACOPOS Servo Drive 8V128M.001-2 adalah solusi penggerak canggih dari B&R yang dirancang untuk aplikasi industri yang membutuhkan daya tinggi dan keandalan tinggi. Dilengkapi dengan desain modular menggunakan modul plug-in, perangkat ini memiliki filter jalur terintegrasi, resistor pengereman internal atau eksternal, serta fungsi penguncian ulang elektronik yang aman. Sirkuit cetaknya dilapisi sebagian untuk ketahanan ekstra terhadap lingkungan.

Spesifikasi Utama:

• Tegangan Input: 3x 400–480 VAC ±10%

• Arus Kontinu: 128 Aeff

• Daya: 64 kW

• Filter jalur terintegrasi sesuai EN 61800-3 Kategori C3

• Daya puncak pengereman: hingga 250 kW (eksternal)

• Sertifikasi: CE, UKCA, UL (cULus E225616), KC, Functional Safety

• Dimensi: 402 x 460 x 295 mm

• Berat: 33.8 kg

Informasi Teknis

1. Informasi Umum:

• B&R ID code: 0xA09D

• Jumlah slot untuk modul plug-in: 4

• Papan sirkuit dilapisi sebagian

2. Sambungan Utama:

• Konfigurasi jaringan: TT, TN

• Tegangan input: 3x 400–480 VAC ±10%

• Frekuensi: 50 / 60 Hz ±4%

• Daya terpasang maksimum: 98 kVA

• Arus inrush: 26 A

• Waktu nyala ulang: >10 s

• Daya hilang pada beban penuh (tanpa resistor): ~3200 W

3. Koneksi DC Bus:

• Kapasitansi DC bus: 6600 µF

4. Catu Daya 24 VDC:

• Tegangan input: 24 VDC (+25% / -20%)

• Kapasitansi input: 32.800 µF

• Arus konsumsi maksimum tanpa tegangan utama: 5.7 A + beban tambahan

5. Output 24 VDC:

• Dengan tegangan utama: 22–24 VDC

• Tanpa tegangan utama: 16.7–30 VDC

• Arus output: Max. 0.5 A

6. Koneksi Motor:

• Arus kontinu: 128 Aeff

• Arus puncak: 300 Aeff

• Frekuensi switching: 5 / 10 / 20 kHz

• Reduksi tergantung suhu dan elevasi

• Panjang kabel motor maksimal: 25 m

7. Koneksi Pengereman:

• Daya puncak: 8.5 kW (internal), 250 kW (eksternal)

• Daya kontinu: 0.24 kW (internal), 24 kW (eksternal)

• Minimum resistor: 2.5 Ω

• Fuse internal: 30 A

8. Input Referensi dan Limit Switch:

• Jumlah: 3

• Tegangan nominal: 24 VDC

• Threshold switching: Low <5 V, High >15 V

9. Input Enable:

• Jumlah: 1

• Tegangan nominal: 24 VDC

• Arus input: ~30 mA

• Delay aktif: max. 100 µs

10. Input Trigger:

• Jumlah: 2

• Tegangan nominal: 24 VDC

• Delay: 52 µs (naik), 53 µs (turun)

11. Properti Elektrikal:

• Kapasitansi buang: 5.4 µF

• Efisiensi energi IE2: mulai 0.7% hingga 2.4%

• Konsumsi daya mode standby: 38.6 W

12. Kondisi Operasi:

• Orientasi pemasangan: vertikal dan horizontal menghadap atas

• Elevasi: hingga 2000 m

• Suhu operasi: 5–40°C (maks. 55°C)

• Kelembaban: hingga 95% saat transportasi

13. Ukuran Mekanik:

• Lebar: 402 mm

• Tinggi: 460 mm

• Kedalaman: 295 mm

• Berat: 33.8 kg

Download

Automation Studio HW Upgrades

Berisi file update hardware untuk Automation Studio sesuai dengan versi perangkat keras ACOPOS 8V128M.001-2.

• V4.0 HW Upgrade (8V128M.001-2) – exe 2.3.0.0 (346 KB)

• V4.0 HW Upgrade (8V128M.001-2) – exe 2.2.0.0 (336 KB)

• V6.0 HW Upgrade (8V128M.001-2) – exe 2.3.0.1 (696 KB)

Sertifikat

Berisi sertifikasi keselamatan dan kepatuhan regulasi untuk ACOPOS.

• ACOPOS KC Certificates – zip 1.00 (601 KB)

• E225616 UL Certificate of Compliance ACOPOS – pdf 1.1 (242 KB)

• EU Declaration FS Servos ACOPOS – pdf 2024-02 (678 KB)

• EU Declaration Servos ACOPOS – pdf 2024-02 (609 KB)

• UK Declaration FS Servos ACOPOS – pdf 2022-07 (89 KB)

• UK Declaration Servos ACOPOS – pdf 2022-09 (109 KB)

Dokumentasi

Berisi manual dan lembar data teknis dari ACOPOS servo drive.

• ACOPOS User’s Manual – pdf 2.10 (54 MB)

• Datasheet 8V128M.001-2 – pdf 1.8 (4 MB)

• Datasheet 8V1640.00-2 – pdf 1.7 (4 MB)

• Safety Guidelines – pdf 2.00 (1 MB)
