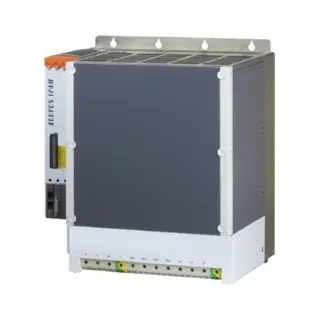

8V128M.00-2

Informasi Dasar

ACOPOS Servo Drive 8V128M.00-2 adalah solusi performa tinggi untuk aplikasi Motion Control Indonesia. Didesain secara modular, unit ini menawarkan fleksibilitas dan integrasi optimal dalam sistem otomatisasi industri.

Fitur utamanya meliputi:

• Desain mekanik modular dengan sistem plug-in

• Filter saluran terintegrasi

• Resistor rem internal/eksternal

• Inhibit restart elektronik terintegrasi

• Power supply DC bus terintegrasi

• Mendukung sistem keselamatan elektronik

Spesifikasi Teknis

Umum

• ID B&R: 0x12F3

• Slot modul: 4

• Sertifikasi: CE, UKCA, Functional Safety, UL (cULus E225616), KC

Koneksi Jaringan

• Tegangan: 3x 400–480 VAC ±10%

• Frekuensi: 50/60 Hz ±4%

• Beban terpasang: Maks. 98 kVA

• Arus inrush: 26 A

• Daya disipasi: 3200 W

DC Bus

• Kapasitansi: 6600 µF

• Tegangan aktif: 455 VDC

Catu Daya 24 VDC

• Tegangan masuk: 24 VDC (+25% / -20%)

• Kapasitansi input: 32.800 µF

• Konsumsi arus: 5.7 A maksimum (tanpa tegangan AC)

• Tegangan output: 22–24 VDC (dengan AC) | 16.7–30 VDC (tanpa AC)

• Arus output maksimum: 0.5 A

Koneksi Motor

• Arus kontinu: 128 Aeff

• Arus puncak: 300 Aeff

• Frekuensi switching: 5 / 10 / 20 kHz

• Panjang kabel motor maksimum: 25 m

• Perlindungan: overload, short-circuit, ground fault

Rem Motor

• Arus output maks: 3 A

• Respon pemantauan terbuka: ±210 mA

• Siklus switching maksimum: ±80.000

Resistor Rem

• Daya puncak internal/eksternal: 8.5 / 250 kW

• Daya kontinu internal/eksternal: 0.24 / 24 kW

• Resistansi minimal eksternal: 2.5 Ω

• Fuse internal: 30 A

Input Limit & Referensi

• Jumlah: 3

• Tegangan: 24 VDC nominal, 30 VDC maksimum

• Arus: 4 mA nominal

• Isolasi: Input–ACOPOS: Ya

Input Enable & Trigger

• Enable: 1 input, sink, 24 VDC, 30 mA

• Trigger: 2 input, sink, 24 VDC, 10 mA

• Waktu respon cepat (rising/falling): ±52–53 µs

Properti Listrik

• Kapasitansi pembuangan: 5.4 µF

• Efisiensi Energi IE2: mulai dari 0.7% hingga 2.4% tergantung beban

• Kehilangan daya saat standby: 38.6 W

Kondisi Operasi

• Orientasi pemasangan: vertikal menggantung / horizontal menghadap atas

• Ketinggian: 0–2000 m

• Proteksi: IP20

• Temperatur kerja: 5–55°C

• Kelembaban: hingga 95%

Dimensi & Berat

• Lebar: 402 mm

• Tinggi: 460 mm

• Kedalaman: 295 mm

• Berat: 33.8 kg

Download

HW Upgrade (Automation Studio) – ACOPOS 8V128M.00-2

Beberapa versi file upgrade perangkat keras untuk digunakan dalam Automation Studio.

• V3.0 HW Upgrade (8V128M.00-2) – exe 389 KB

• V4.0 HW Upgrade (8V128M.00-2) – exe 346 KB

• V6.0 HW Upgrade (8V128M.00-2) – exe 696 KB

Certificates

Sertifikat legalitas dan kepatuhan unit terhadap standar internasional.

• ACOPOS KC Certificates – zip 601 KB

• E225616 UL Certificate of Compliance ACOPOS – pdf 242 KB

• EU Declaration FS Servos ACOPOS – pdf 678 KB

• EU Declaration Servos ACOPOS – pdf 609 KB

• TÜV Certificate – Safe Pulse Disabling – zip 475 KB

• UK Declaration FS Servos ACOPOS – pdf 89 KB

• UK Declaration Servos ACOPOS – pdf 109 KB

Documentation

Dokumen pendukung teknis penggunaan ACOPOS 8V128M.00-2.

• ACOPOS User’s Manual – pdf 54 MB

  Manual penggunaan lengkap ACOPOS (versi Inggris).

• Datasheet 8V128M.00-2 – pdf 4 MB

  Spesifikasi teknis ringkas dalam format datasheet.
