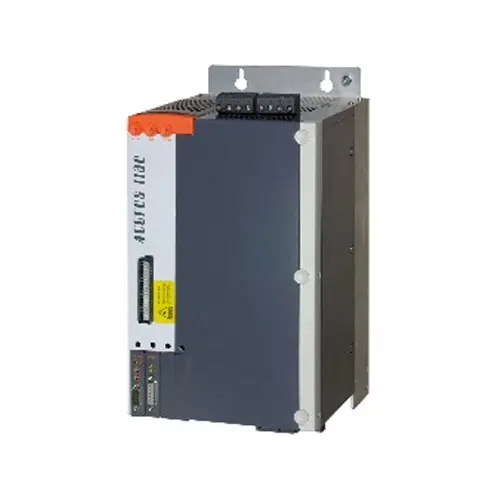

ACOPOS Servo Drive | 8V1180.001-2

ACOPOS servo drive ini dirancang secara modular dengan penggunaan plug-in module, dilengkapi dengan filter jalur terintegrasi, resistor rem internal maupun eksternal opsional, dan penghubung plug-in untuk semua koneksi. Dilengkapi juga dengan fitur electronic restart inhibit dan papan sirkuit yang dilapisi sebagian untuk meningkatkan ketahanan terhadap pengaruh lingkungan.

Spesifikasi utama:

• Tegangan: 3x 400–480 VAC

• Arus kontinu: 19 A

• Daya: 9 kW

• Filter jalur dan resistor rem terintegrasi

• Fungsi keselamatan restart elektronik

• Desain dengan papan sirkuit berlapis sebagian

Informasi Teknis

Umum:

• B&R ID: 0xA000

• Slot plug-in module: 4

• Sertifikasi: CE, UKCA, Functional Safety, UL cULus (E225616), KC

Koneksi Mains:

• Tegangan input: 3x 400–480 VAC ±10%

• Frekuensi: 50 / 60 Hz ±4%

• Daya terpasang: maks. 17 kVA

• Arus masuk: 13 A

• Interval penyalaan: >10 s

• Daya hilang: ±500 W

• Filter jalur EN 61800-3 C3: Ya

Koneksi DC Bus:

• Kapasitansi DC bus: 940 µF

Catu Daya 24 VDC:

• Tegangan input: 24 VDC (+25% / -20%)

• Kapasitansi input: 40.000 µF

• Arus konsumsi (tanpa tegangan utama): maks. 2.8 A + arus rem motor + output 24 VDC

• Tegangan penyalaan unit DC bus: 455 VDC

Output 24 VDC:

• Tegangan output:

  • Saat tegangan utama hadir: 22–24 VDC

  • Saat tegangan utama tidak hadir: 16.7–30 VDC

• Arus output maksimum: 0.5 A

Koneksi Motor:

• Jumlah koneksi: 1

• Arus kontinu: 19 A

• Arus puncak: 50 A

• Frekuensi switching: 5 / 10 / 20 kHz (nominal: 10 kHz)

• Panjang kabel motor maks.: 25 m

• Perlindungan: overload, hubung singkat, ground fault

• Frekuensi output maks.: 598 Hz

Koneksi Rem Tahan Motor:

• Ambang respon monitoring sirkuit terbuka: ~250 mA

• Arus output maks.: 1.5 A

• Switching cycles: tak terbatas (elektronik)

Resistor Rem:

• Daya puncak internal / eksternal: 14 / 40 kW

• Daya kontinu internal / eksternal: 0.4 / 8 kW

• Hambatan minimum eksternal: 15 Ω

• Fuse internal: 12 A (fast-acting)

Limit dan Referensi Input:

• Jumlah: 3

• Tegangan input: nominal 24 VDC, maksimum 30 VDC

• Arus input: ~4 mA

• Delay switching: maks. 2 ms

Input Enable:

• Jumlah: 1

• Tegangan input: 24–30 VDC

• Arus input: ~30 mA

• Delay switching: 100 µs (on), 2.0 ms (off)

Input Trigger:

• Jumlah: 2

• Tegangan input: 24–30 VDC

• Arus input: ~10 mA

• Delay switching: 52 µs (rising), 53 µs (falling)

Properti Listrik:

• Kapasitansi discharge: 3.1 µF

• Losses IE2: antara 1.3%–3.1% tergantung beban dan frekuensi

• Daya standby: 31.8 W

Kondisi Operasi:

• Orientasi pemasangan: vertikal tergantung

• Ketinggian: 0–2000 m

• Kategori polusi: 2

• Overvoltage: kategori II

• Proteksi: IP20

Kondisi Lingkungan:

• Suhu operasi: 5–40°C (maks. 55°C)

• Suhu penyimpanan: -25 hingga 55°C

• Kelembaban: hingga 95%

Ukuran Mekanis:

• Lebar: 200 mm

• Tinggi: 375 mm

• Kedalaman: 234 mm

• Berat: 10.1 kg
