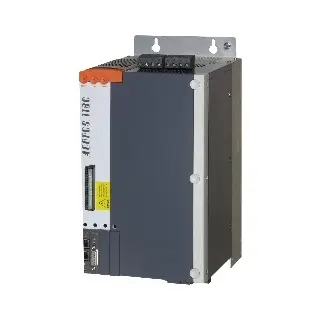

8V1180.00-2
Informasi Dasar
Material Number: 8V1180.00-2
ACOPOS servo drive dengan desain modular dan konektor plug-in yang memudahkan instalasi. Dilengkapi dengan line filter internal, resistor rem internal/eksternal opsional, serta fungsi penguncian restart elektronik. Daya 9 kW dan arus 19 A, ideal untuk sistem automation industri dengan kebutuhan presisi tinggi.
Fitur Utama:
Desain mekanis modular dengan modul plug-in
Line filter internal sesuai EN 61800-3 kategori C3
Resistor rem internal atau eksternal
Semua koneksi menggunakan konektor plug-in
Penguncian restart elektronik terintegrasi
Tegangan masuk 3x 400–480 V AC, 50/60 Hz
Daya terpasang maksimum 17 kVA
Arus puncak 50 Aeff, arus kontinyu 19 Aeff
Daya output maksimum 9 kW
Ukuran: 200 x 375 x 234 mm
Berat: 10.1 kg
Informasi Teknis
General:
ID Code: 0x1282
Slot modul: 4
Sertifikasi: CE, UKCA, UL (cULus E225616), KC
Safety: Functional Safety certified
Koneksi Jaringan (Mains):
Tegangan masuk: 3x 400–480 VAC ±10%
Frekuensi: 50/60 Hz ±4%
Arus inrush: 13 A
Daya disipasi: ±500 W
Line filter: Terintegrasi
DC Bus:
Kapasitansi: 940 µF
Catu Daya 24 VDC:
Tegangan input: 24 VDC (+25% / -20%)
Konsumsi arus maksimum tanpa tegangan utama: 2.8 A + brake motor + output 24 V
Kapasitansi input: 40.000 µF
Output 24 VDC:
Tegangan: 22–24 V (tegangan utama aktif) / 16.7–30 V (tidak aktif)
Arus: Max. 0.5 A
Koneksi Motor:
Jumlah: 1
Arus kontinyu: 19 Aeff
Arus puncak: 50 Aeff
Frekuensi switching: 5 / 10 / 20 kHz
Maks. panjang kabel motor: 25 m
Proteksi: overload, short circuit, ground fault
Rem Motor:
Arus output maks: 1.5 A
Threshold open-circuit: ±250 mA
Resistor Rem:
Daya puncak internal/eksternal: 14 / 40 kW
Daya kontinyu: 0.4 / 8 kW
Resistansi minimum eksternal: 15 Ω
Input Limit dan Referensi:
Jumlah: 3
Tegangan nominal: 24 VDC
Threshold High: >15 V, Low: <5 V
Arus input: ~4 mA
Input Enable:
Jumlah: 1
Arus input: ~30 mA
Switching delay: max. 100 µs (enable), max. 2 ms (disable)
Input Trigger:
Jumlah: 2
Arus input: ~10 mA
Delay: 52–53 µs
Properti Listrik:
Kapasitansi discharge: 3.1 µF
Efisiensi daya IE2: 1.3–3.1% tergantung beban
Kondisi Operasi:
Orientasi: vertikal/horizontal (face up)
Elevasi: 0–2000 m
IP rating: IP20
Kondisi Lingkungan:
Operasi: 5–40°C (maks. 55°C)
Penyimpanan: -25–55°C
Transportasi: hingga 70°C
Kelembaban: 5–85% (operasi), max. 95% (transport)
Dimensi & Berat:
200 mm x 375 mm x 234 mm
Berat: 10.1 kg
