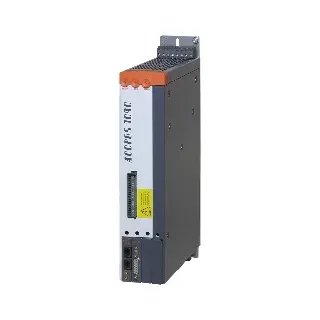

8V1090.001-2

Informasi Dasar

ACOPOS Servo Drive (8V1090.001-2) merupakan solusi kontrol gerakan berperforma tinggi dari B&R dengan desain modular yang dirancang untuk efisiensi, keselamatan, dan kemudahan instalasi.

Fitur utama mencakup:

• Desain mekanik modular dengan modul plug-in

• Filter saluran terintegrasi

• Resistor pengereman terintegrasi

• Inhibitor restart elektronik

• PCB sebagian dilapisi untuk ketahanan lingkungan yang lebih tinggi

• Semua koneksi menggunakan konektor plug-in

• Tegangan input 3x 400-480 V

• Arus 8.8 A, daya 4 kW

Informasi Teknis

Sertifikasi dan Umum

• Kode B&R: 0xA09B

• Slot modul plug-in: 4

• Sertifikasi: CE, UKCA, UL (cULus E225616), KC, Functional Safety

Koneksi Mains

• Tegangan input: 3x 400–480 VAC ±10% / 3x 230 VAC ±10%

• Frekuensi: 50 / 60 Hz ±4%

• Beban terpasang maksimum: 10 kVA

• Arus inrush: 7 A

• Interval hidup: >10 s

• Konsumsi daya nominal tanpa resistor pengereman: ~200 W

DC Bus

• Kapasitansi: 470 µF

Power Supply 24VDC

• Tegangan input: 24 VDC ±25%

• Kapasitansi input: 8200 µF

• Konsumsi arus maksimum: 2.5 A + arus rem motor

Koneksi Motor

• Arus kontinu: 8.8 Aeff

• Arus puncak: 24 Aeff

• Frekuensi switching: 5/10/20 kHz

• Panjang kabel motor maksimal: 25 m

• Perlindungan: overload, short circuit, ground fault

• Frekuensi output maksimal: 598 Hz

Rem Motor

• Arus output maks.: 1 A

• Siklus switching: tak terbatas

Resistor Pengereman

• Daya puncak: 7 kW

• Daya kontinu: 200 W

Limit & Reference Input

• Jumlah: 3 (sink, 24 VDC)

• Delay switching: maks. 2 ms

Enable Input

• Jumlah: 1 (sink, 24 VDC, 30 mA)

• Delay switching: enable 0→1: 100 µs, disable 1→0: 2 ms

Trigger Input

• Jumlah: 2 (sink, 24 VDC, 10 mA)

• Delay switching: naik 52 µs, turun 53 µs

Properti Listrik

• Discharge capacitance: 660 nF

• Konsumsi daya standby: 16.8 W

• Efisiensi IE2 berkisar antara 1.6%–2.8% tergantung beban

Kondisi Operasi

• Orientasi pemasangan: vertikal gantung atau horizontal menghadap atas

• Elevasi: 0–2000 m

• Suhu operasi: 5°C – 55°C

• IP Rating: IP20

Kondisi Lingkungan

• Kelembaban: Operasi 5–85%, Penyimpanan 5–95%

• Suhu penyimpanan: -25°C – 55°C, Transportasi hingga 70°C

Dimensi & Berat

• Ukuran (W x H x D): 70.5 x 375 x 235.5 mm

• Berat: 4.4 kg
