8V1090.00-2

Informasi Dasar

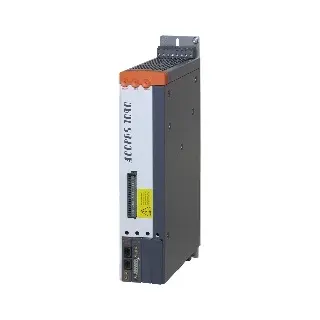

ACOPOS Servo Drive 8V1090.00-2

ACOPOS servo drive ini dirancang dengan sistem mekanis modular yang menggunakan modul plug-in, menjadikannya fleksibel dan mudah dalam pemasangan. Dilengkapi dengan filter jalur terintegrasi, resistor rem terintegrasi, dan fitur penguncian ulang elektronik yang aman. Semua koneksi dilakukan menggunakan konektor plug-in, mendukung kemudahan instalasi.

• Tegangan input: 3x 400–480 V AC ±10% / 3x 230 V AC ±10%

• Arus kontinu: 8.8 A

• Daya: 4 kW

• Dilengkapi fitur safety restart inhibit

• Filter jalur dan resistor rem terintegrasi

• Ukuran: 70.5 x 375 x 235.5 mm

• Berat: 4.4 kg

Informasi Teknis

Sertifikasi & Umum

• ID Produk B&R: 0x12C8

• Slot modul: 4

• Sertifikasi: CE, UKCA, Functional Safety, UL (cULus E225616), KC

Koneksi Jaringan Listrik

• Konfigurasi jaringan: TT, TN

• Tegangan: 3x 400–480 VAC ±10%, 3x 230 VAC ±10%

• Frekuensi: 50 / 60 Hz ±4%

• Daya maksimum: 10 kVA

• Arus masuk (400 VAC): 7 A

• Interval hidup ulang: >10 s

• Daya hilang (tanpa resistor rem): ±200 W

DC Bus

• Kapasitansi: 470 µF

Catu Daya 24 VDC

• Tegangan input: 24 VDC ±25%

• Kapasitansi: 8200 µF

• Konsumsi arus: Max. 2.5 A + arus rem motor

Koneksi Motor

• Jumlah motor: 1

• Arus kontinu: 8.8 A

• Arus puncak: 24 A

• Frekuensi switching: 5 / 10 / 20 kHz

• Frekuensi output maks.: 598 Hz

• Panjang kabel motor maks.: 25 m

Resistor Rem

• Daya puncak: 7 kW

• Daya kontinu: 200 W

Input & Proteksi

• Limit switch & input referensi: 3

• Input enable: 1

• Input trigger: 2

• Semua sirkuit sink dengan isolasi input ke ACOPOS

• Proteksi: Overload, short-circuit, ground fault

Lingkungan Operasional

• Orientasi pemasangan: Vertikal menggantung atau horizontal menghadap atas

• Ketinggian pemasangan: hingga 2000 m

• Suhu operasi: 5–40°C nominal, maks. 55°C

• Kelembaban: hingga 95%

Dimensi & Berat

• Lebar: 70.5 mm

• Tinggi: 375 mm

• Kedalaman: 235.5 mm

• Berat: 4.4 kg

Download

Software - Automation Studio HW Upgrades

Berisi file upgrade hardware untuk ACOPOS 8V1090.00-2 yang digunakan pada Automation Studio.

• V3.0 HW Upgrade (EXE 391 KB)

• V4.0 HW Upgrade (EXE 212 KB)

• V6.0 HW Upgrade (EXE 561 KB)

Sertifikat

Dokumen kepatuhan dan persetujuan regulasi resmi untuk ACOPOS 8V1090.00-2.

• ACOPOS KC Certificates (ZIP 601 KB)

• E225616 UL Certificate of Compliance ACOPOS (PDF 242 KB)

• EU Declaration FS Servos ACOPOS (PDF 678 KB)

• EU Declaration Servos ACOPOS (PDF 609 KB)

• TÜV-certificate - Safe Pulse Disabling (ZIP 475 KB)

• UK Declaration FS Servos ACOPOS (PDF 89 KB)

• UK Declaration Servos ACOPOS (PDF 109 KB)

Dokumentasi

Manual pengguna dan datasheet resmi dari ACOPOS 8V1090.00-2.

• ACOPOS User's Manual (PDF 54 MB)

• Datasheet 8V1090.00-2 (PDF 2 MB)
