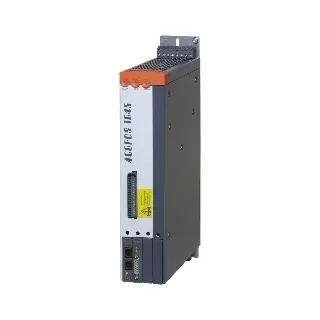

8V1045.001-2

Informasi Dasar

Material number: 8V1045.001-2

Deskripsi:

ACOPOS servo drive ini memiliki desain mekanis modular dengan sistem plug-in yang memudahkan instalasi dan perawatan. Unit ini dilengkapi dengan:

• Filter saluran listrik terintegrasi

• Resistor pengereman terintegrasi

• Inhibit restart elektronik terintegrasi

• Semua koneksi menggunakan konektor plug-in

• PCB yang sebagian dilapisi untuk daya tahan tinggi terhadap pengaruh lingkungan

Spesifikasi daya:

• Tegangan: 3x 400–480 VAC ±10% / 3x 230 VAC ±10%

• Arus kontinu: 4.4 A

• Daya: 2 kW

• Kategori: Coated

Informasi Teknis

Umum:

• Slot modul plug-in: 4

• Sertifikasi: CE, UKCA, UL (cULus E225616), KC, Functional safety

Koneksi Mains:

• Konfigurasi: TT, TN

• Tegangan masuk: 3x 400–480 VAC ±10% atau 3x 230 VAC ±10%

• Frekuensi: 50 / 60 Hz ±4%

• Daya terpasang maksimum: 5 kVA

• Arus masuk: 7 A

• Interval nyala ulang: >10 detik

• Daya hilang tanpa resistor: ±180 W

Koneksi Bus DC:

• Kapasitansi bus DC: 235 µF

Catu daya 24 VDC:

• Tegangan masuk: 24 VDC ±25%

• Konsumsi arus maksimum: 2.5 A + arus rem motor

Koneksi Motor:

• Jumlah motor: 1

• Arus kontinu: 4.4 A

• Arus puncak: 24 A

• Frekuensi switching: 5 / 10 / 20 kHz

• Frekuensi output maksimum: 598 Hz

• Panjang kabel maksimum: 25 m

• Perlindungan: Overload, short-circuit, ground fault

Rem Motor (Holding Brake):

• Output maksimal: 1 A

• Ambang deteksi terbuka: ~385 mA

Resistor Pengereman:

• Daya puncak: 7 kW

• Daya kontinu: 200 W

Input Limit & Referensi:

• Jumlah input: 3

• Tegangan nominal: 24 VDC

• Arus input: ±4 mA

• Delay switching: Maks. 2 ms

Input Enable:

• Jumlah: 1

• Arus nominal: ±30 mA

• Delay aktif: 100 µs (on), 2 ms (off)

Input Trigger:

• Jumlah: 2

• Arus nominal: ±10 mA

• Delay switching: 52 µs (rising), 53 µs (falling)

Sifat Elektrikal:

• Kapasitansi: 660 nF

• Kehilangan daya saat standby: 13.2 W

• Efisiensi daya: IE2 dengan variasi loss 2.2%–3.3%

Kondisi Operasi:

• Orientasi pemasangan: Vertikal/horizontal (face up)

• Ketinggian pemasangan: 0–2000 m

• Derajat perlindungan: IP20

Kondisi Lingkungan:

• Suhu operasi: 5–55°C

• Kelembapan: Operasional 5–85%, penyimpanan/transportasi hingga 95%

Dimensi & Berat:

• Dimensi (W x H x D): 70.5 mm x 375 mm x 235.5 mm

• Berat: 4.1 kg

Download

Automation Studio HW Upgrades

Diperlukan untuk kompatibilitas perangkat keras ACOPOS 8V1045.001-2 di Automation Studio.

• V4.0 HW Upgrade (8V1045.001-2) – 2.3.0.0 (2018) – EXE 213 KB

• V4.0 HW Upgrade (8V1045.001-2) – 2.2.0.0 (2017) – EXE 202 KB

• V6.0 HW Upgrade (8V1045.001-2) – 2.3.0.1 (2024) – EXE 563 KB

Sertifikat

Bukti kepatuhan terhadap regulasi keselamatan dan standar internasional.

• ACOPOS KC certificates – 1.00 (2019) – ZIP 601 KB

• E225616 UL Certificate of Compliance ACOPOS – 1.1 (2019) – PDF 242 KB

• EU Declaration FS Servos ACOPOS – 2024-02 – PDF 678 KB

• EU Declaration Servos ACOPOS – 2024-02 – PDF 609 KB

• TÜV-certificate - function "Safe Pulse Disabling" – 1.50 (2025) - EN – ZIP 475 KB

• UK Declaration FS Servos ACOPOS – 2022-07 – PDF 89 KB

• UK Declaration Servos ACOPOS – 2022-09 – PDF 109 KB

Dokumentasi

Panduan teknis untuk penggunaan dan instalasi perangkat.

• PDF ACOPOS User's Manual – 2.10 (2022) – PDF 54 MB

• PDF Datasheet 8V1045.001-2 – 1.8 (2021) – PDF 2 MB

• PDF Safety Guidelines – 2.00 (2009) – PDF 1 MB
