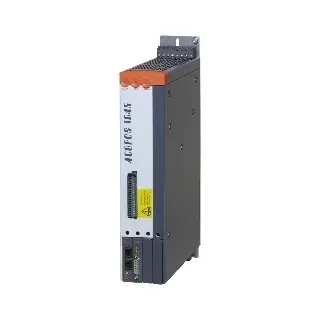

8V1045.00-2
Informasi Dasar
ACOPOS Servo Drive 8V1045.00-2 merupakan solusi kontrol gerakan dari B&R yang dirancang dengan desain mekanis modular menggunakan modul plug-in. Produk ini telah dilengkapi dengan line filter terintegrasi, resistor rem terintegrasi, serta fitur pengamanan restart elektronik. Seluruh koneksi menggunakan sistem plug-in connector untuk memudahkan pemasangan. Unit ini bekerja pada tegangan 3x 400–480 VAC dan menyediakan arus 4.4 A dengan daya 2 kW, cocok untuk aplikasi industri yang membutuhkan performa tinggi dan keamanan operasional.
Informasi Teknis
Kode Material: 8V1045.00-2
Tegangan Masukan: 3x 400–480 VAC ±10%, 3x 230 VAC ±10%
Frekuensi: 50/60 Hz ±4%
Arus Kontinu Motor: 4.4 A
Arus Puncak Motor: 24 A
Daya Terpasang Maksimum: 5 kVA
Daya Kontinu Resistor Rem: 200 W
Daya Puncak Resistor Rem: 7 kW
Frekuensi Switching: 5 / 10 / 20 kHz
Frekuensi Output Maksimal: 598 Hz
Kapasitansi Bus DC: 235 µF
Tegangan Masukan 24 VDC: 24 VDC ±25%
Konsumsi Arus 24 VDC: Maks. 2.5 A + arus rem
Input Enable dan Trigger: 24 VDC sink, masing-masing dengan isolasi ke ACOPOS
Dimensi (WxHxD): 70.5 x 375 x 235.5 mm
Berat: 4.1 kg
Sertifikasi: CE, UKCA, UL (cULus E225616), KC, Functional Safety
Proteksi Lingkungan: IP20, EN 61800-5-1 kategori 2, overvoltage kategori II
Orientasi Pemasangan: Vertikal menggantung, horizontal menghadap atas
Kondisi Operasional: 5°C – 40°C (maks. 55°C dengan derating)
Kelembapan Relatif Operasi: 5–85%
Ketinggian Instalasi: hingga 2000 m dengan derating mulai 500 m
