8V1022.001-2

Informasi Dasar

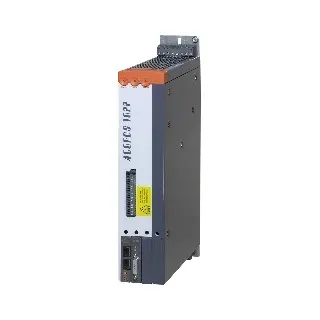

ACOPOS Servo Drive 8V1022.00-2

ACOPOS servo drive ini menawarkan desain mekanis modular dengan kemudahan instalasi menggunakan konektor plug-in. Dirancang untuk efisiensi dan keandalan tinggi, perangkat ini dilengkapi fitur penting seperti filter saluran terintegrasi, resistor pengereman internal, dan sistem restart elektronik aman. Cocok digunakan dalam sistem otomasi industri untuk pengendalian presisi motor servo.

Fitur utama:

• Tegangan masukan: 3x 400-480 VAC atau 3x 230 VAC (±10%)

• Arus kontinu: 2.2 A

• Daya: 1 kW

• Filter saluran dan resistor pengereman sudah terintegrasi

• Desain modular dengan 4 slot untuk plug-in modul

• Sertifikasi: CE, UKCA, UL (cULus), KC, FS (Fungsional Safety)

Informasi Teknis

Koneksi Listrik:

• Tegangan masukan: 3x 400–480 VAC ±10%, 3x 230 VAC ±10%

• Frekuensi: 50/60 Hz ±4%

• Daya maksimum: 3 kVA

• Inrush current: 4 A

• Internal line filter: Ya (sesuai EN 61800-3 C3)

Koneksi DC Bus:

• Kapasitansi: 235 µF

Catu Daya 24 VDC:

• Tegangan: 24 VDC ±25%

• Kapasitansi input: 8200 µF

• Arus maksimum: 2.5 A + arus pengereman motor

Koneksi Motor:

• Jumlah motor: 1

• Arus kontinu: 2.2 Aeff

• Arus puncak: 14 Aeff

• Frekuensi switching: 5/10/20 kHz

• Panjang kabel maksimum: 25 m

• Proteksi: overload, short-circuit, ground fault

Resistor Pengereman Terintegrasi:

• Daya puncak: 3.5 kW

• Daya kontinu: 130 W

Input Referensi & Limit Switch:

• Jumlah: 3 (sink circuit)

• Tegangan: 24 VDC

• Delay switching: max. 2 ms

Enable Input & Trigger Input:

• Enable: 1 input (24 VDC, 30 mA)

• Trigger: 2 input (delay edge ±0.5 µs)

Spesifikasi Fisik & Operasional:

• Dimensi: 70.5 mm x 375 mm x 235.5 mm

• Berat: 4.0 kg

• Suhu kerja: 5–40°C (maks. 55°C)

• Kelembaban relatif: 5–85%

• Ketinggian: hingga 2000 m

• Proteksi: IP20 (EN 60529)

Efisiensi & Konsumsi Energi:

• Konsumsi standby: 13.2 W

• Efisiensi tipikal: 95.3–96.2% tergantung beban dan frekuensi switching

Download

Automation Studio HW Upgrades

Berisi pembaruan perangkat keras untuk Automation Studio versi 4.0 dan 6.0.

• V4.0 HW Upgrade (8V1022.001-2) – versi 2.3.0.0 (09/18/2018) – exe 214 KB

• V4.0 HW Upgrade (8V1022.001-2) – versi 2.2.0.0 (09/01/2017) – exe 203 KB

• V6.0 HW Upgrade (8V1022.001-2) – versi 2.3.0.1 (09/30/2024) – exe 563 KB

Certificates

Sertifikasi dan deklarasi kesesuaian untuk produk ACOPOS.

• ACOPOS KC Certificates – ZIP 601 KB

• E225616 UL Certificate of Compliance ACOPOS – pdf 242 KB

• EU Declaration FS Servos ACOPOS – pdf 678 KB

• EU Declaration Servos ACOPOS – pdf 609 KB

• TÜV-certificate - function "Safe Pulse Disabling" – ZIP 475 KB (EN)

• UK Declaration FS Servos ACOPOS – PDF 89 KB

• UK Declaration Servos ACOPOS – PDF 109 KB

Documentation

Dokumen teknis dan manual produk ACOPOS.

• ACOPOS User’s Manual – PDF 54 MB (v2.10 – 05/23/2022)

• Datasheet 8V1022.001-2 – PDF 2 MB (v1.8 – 07/05/2021)

• Safety Guidelines – PDF 1 MB (v2.00 – 11/17/2009)

Semua file ini relevan untuk mendukung instalasi, sertifikasi, dan dokumentasi teknis produk ACOPOS 8V1022.001-2.
