8V1022.00-2

Informasi Dasar

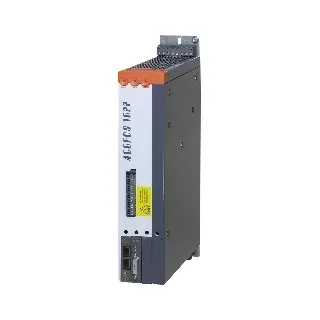

ACOPOS Servo Drive 8V1022.00-2

ACOPOS servo drive ini dirancang dengan sistem mekanis modular menggunakan modul plug-in dan dilengkapi berbagai fitur integrasi seperti filter saluran, resistor pengereman, serta restart elektronik aman. Semua koneksi menggunakan konektor plug-in yang memudahkan pemasangan dan penggantian.

Spesifikasi utama:

• Tegangan masukan: 3x 400-480 VAC, 3x 230 VAC (±10%)

• Arus kontinu: 2.2 A

• Daya: 1 kW

• Filter saluran internal dan pengereman resistor sudah terintegrasi

• Restart inhibit elektronik terintegrasi

• Desain modular dengan 4 slot modul plug-in

• Bersertifikat CE, UKCA, UL (cULus), KC, dan keamanan fungsional

Informasi Teknis

Mains Connection:

• Tegangan masuk: 3x 400–480 VAC ±10%, 3x 230 VAC ±10%

• Frekuensi: 50/60 Hz ±4%

• Daya terpasang maksimum: 3 kVA

• Arus masuk awal (inrush current): 4 A

• Interval nyala ulang >10 s

• Filter saluran internal (EN 61800-3 C3): Ya

DC Bus:

• Kapasitansi DC bus: 235 µF

24 VDC Power Supply:

• Tegangan input: 24 VDC ±25%

• Kapasitansi input: 8200 µF

• Arus maksimum: 2.5 A + arus rem motor

Motor Connection:

• 1 motor, arus kontinu: 2.2 A_eff

• Arus puncak: 14 A_eff

• Frekuensi switching: 5/10/20 kHz

• Panjang kabel maksimum: 25 m

• Proteksi: Overload, short-circuit, ground fault

Braking Resistor:

• Daya puncak: 3.5 kW

• Daya kontinu: 130 W

Input Referensi & Limit Switch:

• 3 input, sink circuit

• Tegangan nominal: 24 VDC

• Delay switching: max. 2 ms

Enable Inputs:

• 1 input, sink circuit

• Tegangan nominal: 24 VDC, arus 30 mA

Trigger Inputs:

• 2 input, delay edge ±0.5 µs

Spesifikasi Mekanis:

• Dimensi: 70.5 mm (W) x 375 mm (H) x 235.5 mm (D)

• Berat: 4.0 kg

Kondisi Operasional:

• Suhu operasi: 5–40°C (maks. 55°C)

• Kelembaban relatif: Operasi 5–85%

• Elevasi pemasangan: hingga 2000 m

• Proteksi: IP20 (EN 60529)

Efisiensi Energi:

• Konsumsi standby: 13.2 W

• Efisiensi tergantung beban dan frekuensi, dengan nilai 3.8%–4.7%

Download

Automation Studio HW Upgrades

Berisi pembaruan perangkat keras untuk kompatibilitas dengan Automation Studio.

• V3.0 HW Upgrade (EXE 391 KB)

• V4.0 HW Upgrade (EXE 214 KB)

• V6.0 HW Upgrade (EXE 563 KB)

Sertifikat

Berisi dokumen sertifikasi resmi dari berbagai badan pengesahan.

• ACOPOS KC Certificates (ZIP 601 KB)

• E225616 UL Certificate of Compliance ACOPOS (PDF 242 KB)

• EU Declaration FS Servos ACOPOS (PDF 678 KB)

• EU Declaration Servos ACOPOS (PDF 609 KB)

• TÜV Certificate Safe Pulse Disabling (ZIP 475 KB)

• UK Declaration FS Servos ACOPOS (PDF 89 KB)

• UK Declaration Servos ACOPOS (PDF 109 KB)

Dokumentasi

Dokumen petunjuk pengguna dan datasheet resmi produk.

• ACOPOS User’s Manual (PDF 54 MB)

• Datasheet 8V1022.00-2 (PDF 2 MB)
