8V1016.501-2

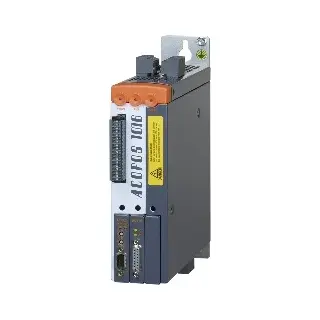

ACOPOS Servo Drive 8V1016.501‑2

Informasi Dasar

ACOPOS servo drive B&R dirancang untuk operasi pada jaringan satu-fasa atau tiga-fasa (110–230 VAC ±10 %). Mengusung desain modular dengan tiga slot plug‑in, dilengkapi line filter terintegrasi, braking resistor, dan interlock restart elektronik yang aman. Sirkuit tertutup dengan pelapisan parsial menjadikan produk ini tahan terhadap pengaruh lingkungan seperti debu, uap, atau kelembapan. Cocok untuk aplikasi Motion Control Indonesia, Acopos Indonesia, dan mendukung kebutuhan industri otomasi presisi.

Informasi Teknis

Informasi Umum

• Material number: 8V1016.501‑2

• B&R ID code: 0xA6D7

• Slots untuk plug-in modules: 3

• Sertifikasi: CE, UKCA, Functional Safety, UL (cULus E225616), KC

Koneksi Mains

• Konfigurasi jaringan: TT, TN

• Tegangan input: 3× atau 1× 110–230 VAC ±10%

• Frekuensi: 50/60 Hz ±4%

• Daya terpasang max: 2.1 kVA

• Arus inrush: 5 A @ 230 VAC

• Switch‑on interval: >10 s

• Filter terintegrasi: EN 61800‑3 kategori C3

• Daya disipasi (tanpa braking resistor): 110 W

DC Bus Connection

• Kapasitansi bus DC: 2040 µF

Power Supply 24 VDC

• Tegangan input: 24 VDC (+25% / ‑20%)

• Kapasitansi input: 5600 µF

• Konsumsi arus: Max. 1.47 A + arus rem motor

Motor Connection

• Jumlah: 1

• Arus kontinu: 3.6 Aₑff

• Arus puncak: 12 Aₑff

• Frekuensi switching nominal: 10 kHz (opsional 5 / 20 kHz)

• Reduksi arus per elevasi: 0.36 Aₑff per 1000 m mulai 500 m

• Panjang kabel maksimum: 15 m

• Proteksi: overload, short‑circuit, ground fault

• Output frequency maksimum: 598 Hz

• Cross‑section terminal: fleksibel/tango stranded 0.25–4 mm²; UL/C‑UL‑US 30–10 AWG; CSA 28–10 AWG

Motor Holding Brake

• Threshold monitoring: ~245 mA

• Arus output max: 1.3 A

• Siklus switching: tidak terbatas

Braking Resistor

• Daya puncak: 1.9 kW

• Daya kontinu: 130 W

Limit / Reference Inputs

• Jumlah: 3, sink circuit, isolation: ACOPOS = Yes

• Tegangan: nominal 24 VDC, max 30 VDC

• Input current: ~4 mA

• Switching delay max: 2 ms

• Modulation ±38 V

Enable Input

• Jumlah: 1, sink circuit, ACOPOS = Yes

• Tegangan: nominal 24 VDC, max 30 VDC

• Arus input: ~30 mA

• Delay pilih: ready for PWM max 100 µs; PWM off max 2.0 ms

• OSSD: tidak diperbolehkan

Trigger Inputs

• Jumlah: 2, sink circuit

• Tegangan nominal 24 VDC, max 30 VDC

• Input current ~10 mA

• Delay naik: 52 µs ±0.5; turun: 53 µs ±0.5

• Modulation ±38 V

Properti Listrik & Efisiensi

• IE2 efficiency: mulai 2.7% hingga 3.9%, tergantung beban

• Standby loss: 12.5 W

Kondisi Operasi

• Orientasi pemasangan: vertikal gantung, horizontal face‑up; tidak untuk horizontal berdiri

• Elevasi nominal: 0‑500 m; maksimum: 2000 m

• Pollution degree: 2 (non‑conductive); overvoltage category: II; proteksi: IP20

Kondisi Lingkungan

• Operasi: 5–40 °C (maks 55 °C dengan degradasi umur), storage: −25–55 °C, transport: −25–70 °C

• Kelembaban: operasi 5–85%, storage: 5–95%, transport: max 95% pada 40 °C

Properti Mekanik

• Dimensi (WxHxD): 58.5 × 257 × 220 mm

• Berat: 2.5 kg
