8V1016.50-2
Informasi Dasar

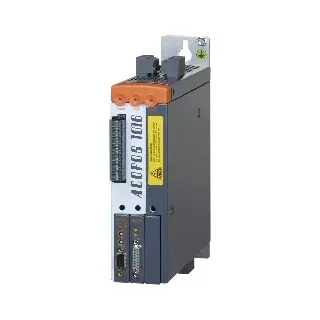

ACOPOS Servo Drive 8V1016.50-2 merupakan servo drive modular dari B&R, dirancang untuk operasi pada jaringan listrik satu fase maupun tiga fase (110–230 V). Unit ini memiliki filter garis terintegrasi, resistor rem terintegrasi, dan fitur keselamatan "electronic safe restart interlock". Cocok untuk aplikasi sistem otomasi industri berperforma tinggi.
Informasi Teknis
Tegangan input utama: 1x atau 3x 110–230 VAC ±10%, 50/60 Hz ±4%
Daya output: 0.7 kW, arus kontinyu 3.6 A, arus puncak 12 A
Daya terpasang maksimum: 2.1 kVA
Frekuensi switching: 5 / 10 / 20 kHz (nominal 10 kHz)
Daya disipasi: 110 W (tanpa resistor rem), standby 12.5 W
Kapasitas bus DC: 2040 µF
Resistor rem: Daya puncak 1.9 kW, daya kontinu 130 W
Dimensi (WxHxD): 58.5 x 257 x 220 mm
Berat: 2.5 kg
Koneksi motor: 1 motor, max. panjang kabel 15 m
Input 24 VDC: +25% / -20%, konsumsi arus max. 1.47 A + beban rem motor
Input enable: 1 input (sink), 24 VDC nominal
Input limit switch dan reference: 3 input sink, 24 VDC
Input trigger: 2 input sink, 24 VDC
Sertifikasi: CE, UKCA, Functional Safety, cULus, KC
Derating: mulai 500 m di atas permukaan laut, reduksi 0.36 A per 1000 m
Suhu operasi: 5–40°C (maks. 55°C dengan derating)
Kelembaban relatif: Operasi 5–85%, Penyimpanan 5–95%
Perlindungan: IP20 sesuai EN 60529
Orientasi pemasangan yang diizinkan: vertikal gantung, horizontal menghadap ke atas
Berikut adalah konten bagian Download yang siap ditempelkan langsung ke product description Odoo:
Download
Hardware Upgrade
Berisi file upgrade untuk Automation Studio agar mendukung hardware ACOPOS 8V1016.50-2.
Certificates
Dokumen sertifikasi produk sesuai regulasi KC, UL, EU, dan UK.
Documentation
Dokumen teknis lengkap untuk panduan pengguna dan spesifikasi unit.
