8V1016.001-2

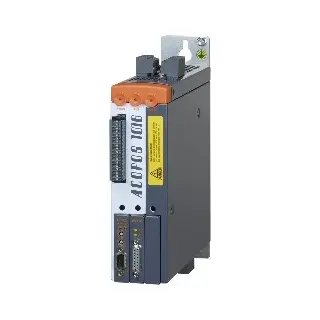

ACOPOS Servo Drive 8V1016.001-2

Informasi Dasar

ACOPOS servo drive B&R dengan desain modular yang menggunakan sistem plug-in module. Produk ini memiliki berbagai fitur bawaan seperti line filter, resistor pengereman, serta inhibit restart elektronik. Cocok digunakan untuk aplikasi Motion Control Indonesia dan Acopos Indonesia, mendukung kebutuhan servo drive yang andal dalam lingkungan industri.

Spesifikasi umum:

• Tegangan input: 3x 400–480 VAC ±10%, juga mendukung 3x 230 VAC ±10%

• Arus kontinu: 1.6 A

• Daya nominal: 0.7 kW

• Filter saluran terintegrasi

• Papan sirkuit dengan pelapisan parsial (tahan lingkungan)

• Sertifikasi: CE, UKCA, UL, KC, Functional Safety

• Kompatibel untuk penggunaan B&R Indonesia

Informasi Teknis

Identifikasi Produk

• Material number: 8V1016.001-2

• B&R ID Code: 0xA6D6

• Slot plug-in module: 3

• Berat: 2.5 kg

• Dimensi (WxHxD): 58.5 mm x 257 mm x 220 mm

Koneksi Mains

• Tipe jaringan: TT, TN

• Frekuensi: 50/60 Hz ±4%

• Daya terpasang maksimum: 2.1 kVA

• Arus inrush: 2 A @ 400 VAC

• Waktu antar hidup ulang: >10 s

Koneksi DC Bus

• Kapasitansi bus DC: 165 µF

Power Supply 24VDC

• Input voltage: 24 VDC (+25% / -20%)

• Kapasitansi input: 5600 µF

• Konsumsi arus: max 1.47 A + arus rem motor

Koneksi Motor

• Jumlah koneksi motor: 1

• Arus kontinu: 1.6 Aeff

• Arus puncak: 5 Aeff

• Frekuensi switching nominal: 10 kHz

• Frekuensi switching yang mungkin: 5 / 10 / 20 kHz

• Panjang kabel motor maksimum: 15 m

• Perlindungan: overload, short-circuit, dan ground fault

• Frekuensi output maksimum: 598 Hz

Koneksi Rem Tahan Motor

• Threshold monitoring sirkuit terbuka: ~245 mA

• Arus output maksimum: 1.3 A

• Siklus switching: Tidak terbatas

Resistor Pengereman

• Daya puncak: 2 kW

• Daya kontinu: 130 W

Input Limit & Reference

• Jumlah: 3

• Tegangan input: 24 VDC (maks. 30 VDC)

• Arus input: ~4 mA

• Delay switching: max 2 ms

Enable Input

• Jumlah: 1

• Tegangan: 24 VDC (maks. 30 VDC)

• Arus: ~30 mA

• Delay aktif: max 100 µs

• Delay nonaktif: max 2.0 ms

Trigger Input

• Jumlah: 2

• Tegangan: 24 VDC (maks. 30 VDC)

• Arus: ~10 mA

• Delay naik/turun: 52–53 µs

Kondisi Operasi

• Orientasi pemasangan: Vertikal gantung, Horizontal menghadap atas

• Ketinggian instalasi: 0–2000 m (dengan reduksi arus jika >500 m)

• Temperatur operasi: 5°C – 55°C

• Temperatur penyimpanan: -25°C – 55°C

• Kelembaban: Operasional 5–85%, penyimpanan hingga 95%

Klasifikasi Energi & Listrik

• Discharge capacitance: 550 nF

• Efisiensi IE2:

  • 4.6–5.2% tergantung kombinasi frekuensi dan arus

• Standby loss: 12.5 W

Perlindungan Mekanis

• IP rating: IP20

• Pollution degree: 2 (non-conductive)

• Overvoltage category: II

Berikut adalah konten Download siap untuk ditempelkan ke Odoo Product Description, dengan struktur kategori dan link lengkap ke file yang disediakan:

Download

Automation Studio HW Upgrade

Upgrade hardware untuk Automation Studio khusus seri 8V1016.001-2.

• EXE HW Upgrade V4.0 (434 KB)

• EXE HW Upgrade V6.0 (784 KB)

Certificates

Dokumen sertifikasi resmi untuk produk ACOPOS.

• ZIP ACOPOS KC Certificates (601 KB)

• PDF UL Certificate of Compliance (242 KB)

• PDF EU Declaration FS Servos (678 KB)

• PDF EU Declaration Servos (609 KB)

• ZIP TÜV Certificate Safe Pulse Disabling (475 KB)

• PDF UK Declaration FS Servos (89 KB)

• PDF UK Declaration Servos (109 KB)

Documentation

Dokumen pendukung teknis dan panduan penggunaan produk.

• PDF ACOPOS User's Manual (54 MB)

• PDF Datasheet 8V1016.001-2 (1 MB)

• PDF Safety Guidelines (1 MB)

E-CAD (EPLAN Templates)

File template untuk integrasi dalam sistem EPLAN.

• EXE ACOPOS EPLAN P8 V2.4+ (23 MB)

M-CAD (Mechanical Templates)

File 3D dalam format STEP untuk integrasi CAD mekanikal.

• ZIP 3D File STEP ACOPOS 1010/1016 (1 MB)

Tools / Utilities / Examples

Pustaka SISTEMA untuk desain dan perhitungan sistem keselamatan.

• ZIP Sistema Library V3.7 (336 KB)
